| Plaats van herkomst: | Jiangsu, China (Vasteland) |
| Merknaam: | Jkongmotor |
| Certificering: | CE, ROHS,ISO9001 |
| Modelnummer: | JKBLS120 |
| Min. bestelaantal: | 3-10PCS |
|---|---|
| Prijs: | US $17.00 - US $22.00 |
| Verpakking Details: | met de uitvoerkarton. grote hoeveelheid met pallet |
| Levertijd: | Voor steekproeven, 7-15 dagen/voor partij, 15-25days |
| Betalingscondities: | Paypal T/T, Western Union, L/C |
| Levering vermogen: | 50000 PCs/maand |
| Motortype: | GELIJKSTROOM-MOTOR | Inputvoltage: | 12V- 30V |
|---|---|---|---|
| Motorsnelheid: | 20000rpm | Gewicht: | 0.6CE ROHSkg |
| Verklaard: | CE ROHS | Overeenkomende motor: | 0 - 120W |
| Hoog licht: | bldc motorbestuurder,MOTORbestuurder |
||

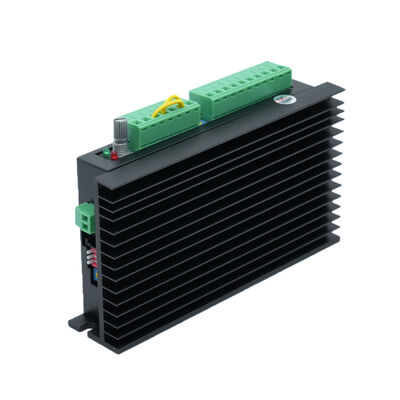

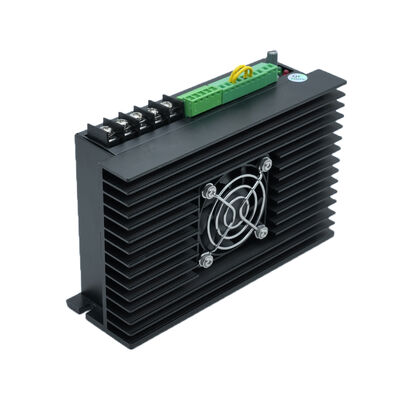

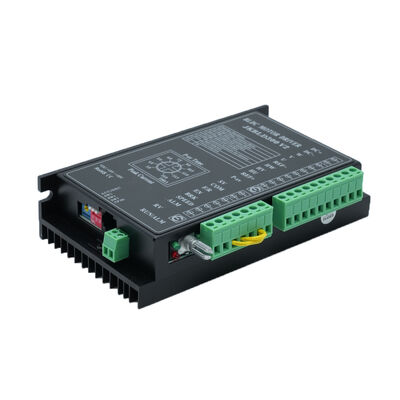

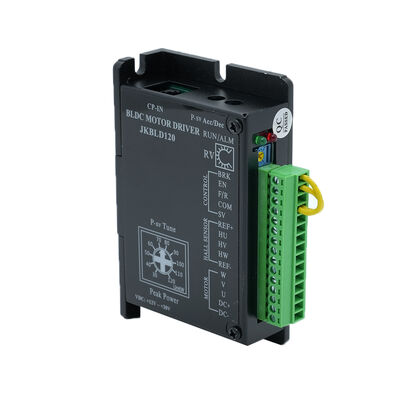

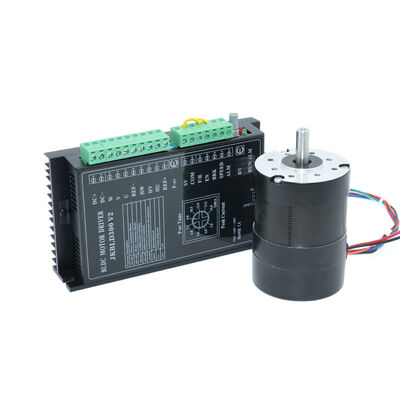

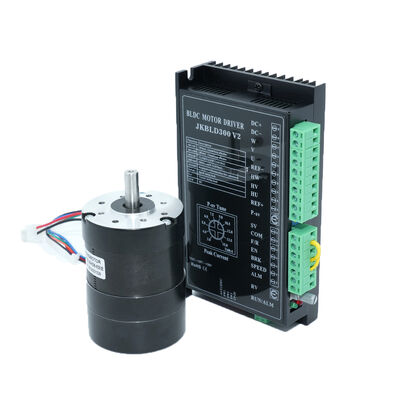

Brushless Gelijkstroom de Motorbestuurder JKBLD120 van 10V~30VDC 0A-8A voor de Motor van 0-120w Bldc
| Model | |||||
| Specificatie | Eenheid | JK57BLS01 | JK57BLS02 | JK57BLS03 | JK57BLS04 |
| Aantal Fase | Fase | 3 | |||
| Aantal Polen | Polen | 4 | |||
| Nominale spanning | VDC | 36 | |||
| Geschatte Snelheid | T/min | 4000 | |||
| Geschatte Torsie | N.m | 0,11 | 0,22 | 0,33 | 0,44 |
| Geschatte Stroom | Ampèren | 2 | 3.6 | 5.3 | 6.8 |
| Geschatte Macht | W | 46 | 92 | 138 | 184 |
| Piektorsie | N.m | 0,33 | 0,66 | 1 | 1.32 |
| Piekstroom | Ampèren | 6.8 | 11.5 | 15.5 | 20.5 |
| Achtere.m.f | V/Krpm | 7.7 | 7.4 | 7.3 | 7.1 |
| Torsieconstante | N.m/A | 0,073 | 0,07 | 0,07 | 0,068 |
| Rotorinertie | g.c㎡ | 75 | 119 | 173 | 230 |
| Lichaamslengte | mm | 47 | 67 | 87 | 107 |
| Gewicht | Kg | 0,44 | 0,75 | 1 | 1.25 |
| Sensor | Honeywell | ||||
| Isolatieklasse | B | ||||
| Graad van Bescherming | IP30 | ||||
| Opslagtemperatuur | -25~+70℃ | ||||
| Werkende Temperatuur | -15~+50℃ | ||||
| Het werk Vochtigheid | 85% relatieve vochtigheid | ||||
| Werkomgeving | Openlucht (geen direct zonlicht), geen corrosief gas, geen brandbaar gas, geen oliemist, geen stof | ||||
| Hoogte | 1000 meters of minder | ||||
| Model | |||||
| Specificatie | Eenheid | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| Aantal Fase | Fase | 3 | |||
| umber van Polen | Polen | 8 | |||
| Nominale spanning | VDC | 48 | |||
| Geschatte Snelheid | T/min | 3000 | |||
| Geschatte Torsie | N.m | 0,3 | 0,6 | 0,9 | 1.2 |
| Geschatte Stroom | Ampèren | 2.8 | 5.2 | 7.5 | 9.5 |
| Geschatte Macht | W | 94 | 188 | 283 | 377 |
| Piektorsie | N.m | 0,9 | 1.8 | 2.7 | 3.6 |
| Piekstroom | Ampèren | 8.4 | 15.6 | 22.5 | 28.5 |
| Achtere.m.f | V/Krpm | 12.1 | 12.6 | 12.4 | 13.3 |
| Torsieconstante | N.m/A | 0,116 | 0,12 | 0,118 | 0,127 |
| Rotorinertie | Kg.c㎡ | 0,24 | 0,48 | 0,72 | 0,96 |
| Lichaamslengte | mm | 78 | 99 | 120 | 141 |
| Gewicht | Kg | 0,85 | 1.25 | 1.65 | 2.05 |
| Sensor | Honeywell | ||||
| Isolatieklasse | B | ||||
| Graad van Bescherming | IP30 | ||||
| Opslagtemperatuur | -25~+70℃ | ||||
| Werkende Temperatuur | -15~+50℃ | ||||
| Het werk Vochtigheid | <> | ||||
| Werkomgeving | Geen direct zonlicht, niet corrosief gas, brandbaar gas, oliemist, geen stof. | ||||
| Hoogte | 1000m of hieronder | ||||
| Parameter | Min | Geschat | Maximum | Eenheid |
| Motor Hall Sensor Angle | 120°/240° | |||
| Gelijkstroom-Machtsinput | 12 | 24 | 30 | V |
| Aandrijvings Huidige Output | 5 | 8 | A | |
| Geschikte Motorsnelheid | 0 | 20000 | t/min | |
| Hall Sensor Voltage | 4.5 | 5 | 5.5 | V |
| Hall Sensor Current | 20 | mA | ||
| Externe Potentiometer | 10K | Ω | ||
|
Teken |
bepaal |
|
DC+/DC- |
De voedinginput (DC12V~DC30V) maakt geen fout voor + en - |
|
U, V, W |
Verbinden de motor belangrijke draden dikke draden |
|
HU, Hv, Hw |
Verbindt de belangrijke draad van het zaalsignaal (dunne draden HU, Hv, Hw) |
|
REF+ |
Zaalvoeding + (voor de input +5V van de motorzaal) |
|
REF |
Zaalvoeding - (de zaalgrond verbindt deze haven) |
|
VCC |
De externe haven van de potentiometervoeding (kan enkel voor potentiometer gebruiken, kan niet voor andere externe kringen) |
|
SV |
Externe potentiometerterminal (zie de regelgeving van de notasnelheid) |
|
Com |
gemeenschappelijke (Lage) haven |
|
F/R |
Richting: het bengelen of hoog niveau vooruit, lage inversie nota 1 |
|
EN |
Laat toe: hoog niveau/eindelow-level/gelopen nota 1 |
|
BRK |
Snelle rem: hoog niveau/eindelow-level/gelopen nota 1 |
