Plaats van herkomst: | Jiangsu, China (Vasteland) |
Merknaam: | Jkongmotor |
Certificering: | CE, ROHS,ISO9001 |
Modelnummer: | DM556 |
Min. bestelaantal: | 3-10PCS |
---|---|
Prijs: | US$5 ~ US$9.5 |
Verpakking Details: | met de uitvoerkarton. grote hoeveelheid met pallet |
Levertijd: | Voor steekproeven, 7-15 dagen/voor partij, 15-25days |
Betalingscondities: | Paypal T/T, Western Union, L/C |
Levering vermogen: | 100000pcs/month |
Naam: | Stepper Motorcontrolemechanisme | Leveringsvoltage: | 20VDC - 50VDC |
---|---|---|---|
huidig: | 1.4A - 5.6A | gewicht: | 300g |
Verklaard: | CE ROHS | Aangepaste Motor: | Nema23/24 het stappen motor |
kleur: | witte zwarte, | Certificering: | CE, ROHS, ISO9001 |
Voordeel: | Geschikte snelheidsstabiliteit en Controle, geen behoeftecomputer of impulsgenerator om stepper moto | Toepassing: | stepper motor, 57, contorraad, stepper van Nema23/24 motoren in twee fasen, allerlei CNC machine |
Hoog licht: | De motorbestuurder van 50VDC dm556,De bestuurder van de Nema23dm556 motor,stepper van nema24 dm556d bestuurder |

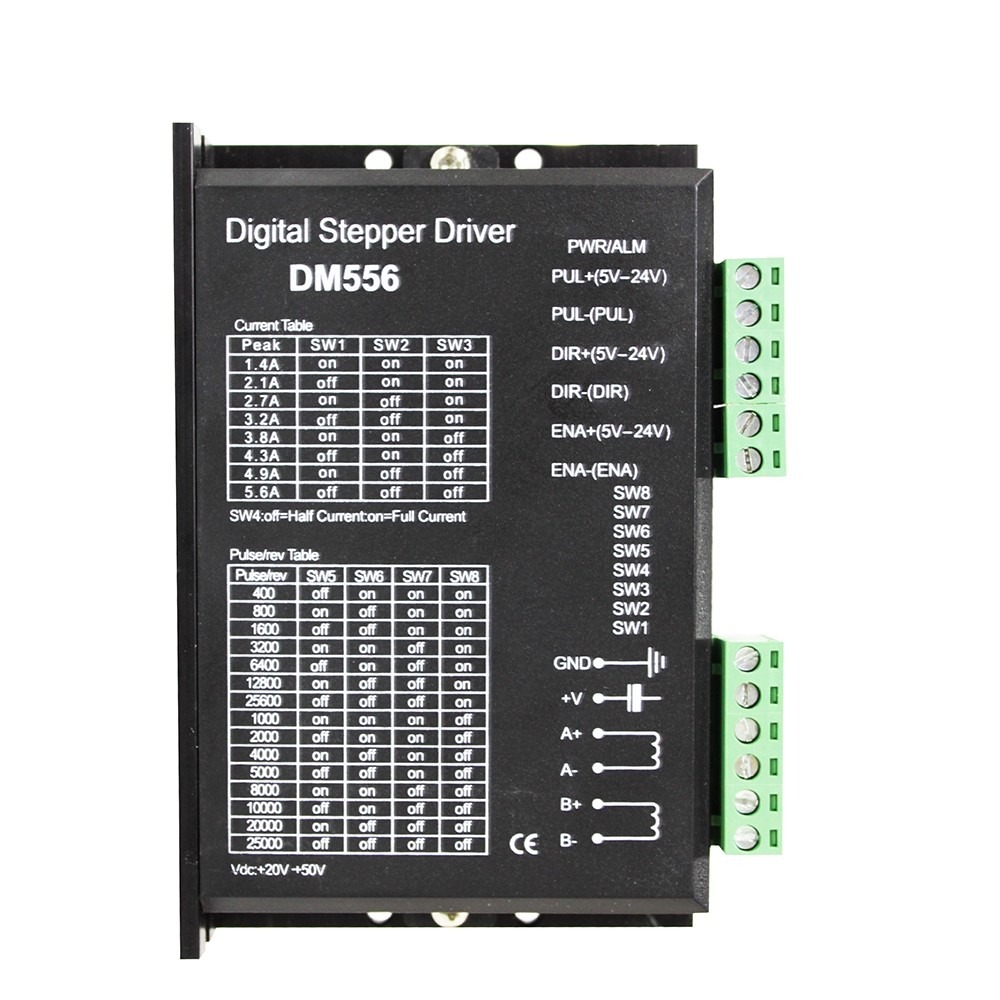

DM556 ROHS 20VDC-50VDC Nema 23 Stepper de Vlotte Motie van de Motorbestuurder 5.6A
DM556 lever voltagewaaier van 20VDC aan 50VDC, geschikt om diverse tweefasen hybride het stappen motoren te drijven die stroom onder 5.6A faseren. De micro-stap kan van volledige stap aan 25600steps/rev worden geplaatst en de outputstroom kan van 2.1A aan 5.6A worden geplaatst; met automatische nutteloos-huidige vermindering, autoverificatie, overvoltage, onder-voltage en te sterke intensiteitbescherming.
DM556 is een nieuwe generatie digitale tweefasendiestepper motorbestuurder, op een DSP-bewerker met 32 bits, combinatie wordt gebaseerd van de anti-resonantie, met geringe geluidssterkte, verbetert de micro-stap en lage temperatuurstijgingstechnologie beduidend de prestaties van de stepper motor, heeft trilling met geringe geluidssterkte, kleine, lage temperatuurstijging en hoge snelheidstorsie. De online aanpassingspid van het bestuurdersgebruik technologie, zonder handaanpassing kan automatisch geproduceerde optimale parameters voor verschillende motoren zijn, en de beste prestaties bereiken.
Eigenschappen:
Elektrospecificaties:
Parameter | Min | Typisch | Maximum | Eenheid |
Inputvoltage (gelijkstroom) | 20 | - | 50 | VDC |
Outputstroom | 0 | - | 5.6 | A |
De Frequentie van het impulssignaal | 0 | - | 200 | KHZ |
De Stroom van het inputsignaal | 7 | 10 | 16 | mA |
Stroom die plaatsen:
Piek | SW1 | SW2 | SW3 |
1.4A | op | op | op |
2.1A | van | op | op |
2.7A | op | van | op |
3.2A | van | van | op |
3.8A | op | op | van |
4.3A | van | op | van |
4.9A | op | van | van |
5.6A | van | van | van |
Stilstandsstroom die plaatsen:
SW4 wordt gebruikt voor stilstand het huidige plaatsen. VAN betekent dat de stilstandsstroom de helft van de dynamische stroom is; en OP betekent dat de stilstandsstroom hetzelfde als de geselecteerde dynamische stroom is. Gewoonlijk wordt SW4 geplaatst aan VAN om de hitte van de motor en de bestuurder te verminderen.

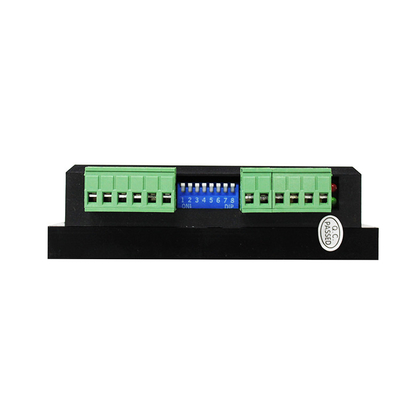

Micro-stap die plaatsen:
Stap/Omwenteling | SW5 | SW6 | SW7 | SW8 |
400 | van | op | op | op |
800 | op | van | op | op |
1600 | van | van | op | op |
3200 | op | op | van | op |
6400 | van | op | van | op |
12800 | op | van | van | op |
25600 | van | van | van | op |
1000 | op | op | op | van |
2000 | van | op | op | van |
4000 | op | van | op | van |
5000 | van | van | op | van |
8000 | op | op | van | van |
10000 | van | op | van | van |
20000 | op | van | van | van |
40000 | van | van | van | van |
De Schakelaar van het controlesignaal
De schakelaar van het controlesignaal | |
Naam | Beschrijving |
PUL+ | Het positief van het impulssignaal |
PUL- | Negatief impulssignaal |
DIR+ | Het positief van het richtingssignaal |
DIR- | Negatief richtingssignaal |
ENA+ | Laat links afgekoppeld signaalpositief toe, gewoonlijk (laat toe) |
ENA- |
Laat negatief signaal toe, gewoonlijk links afgekoppeld (laat toe) |
Problemen en Oplossingen:
Toepassingen:
Geschikt voor een verscheidenheid van automatiseringsmateriaal en instrumenten op grote schaal. Bijvoorbeeld: etiketterende machine, snijmachine, verpakkende machine, plotter, gravuremachine, CNC werktuigmachines etc. Het presteert altijd wanneer goed toegepast voor materiaal dat voor laag-trilling vereist, met geringe geluidssterkte, high-precision en snel.
