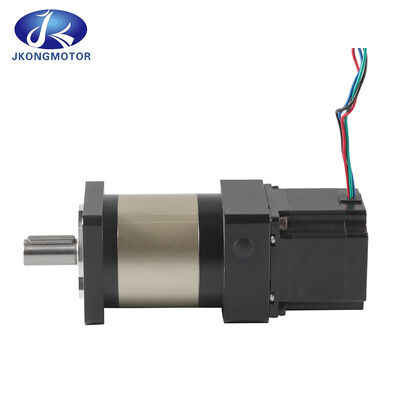

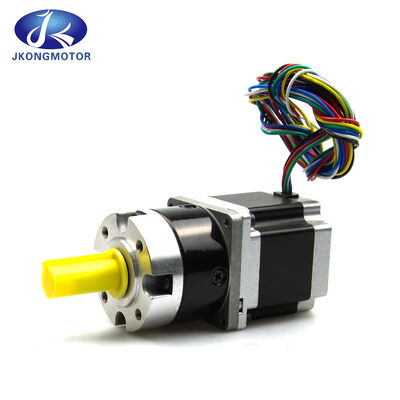

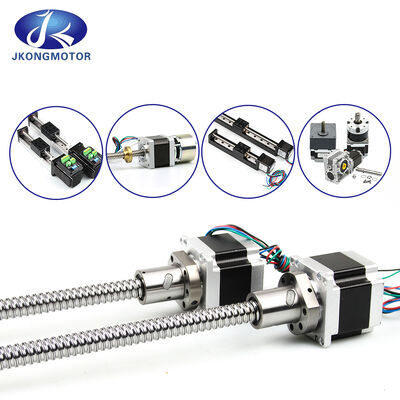

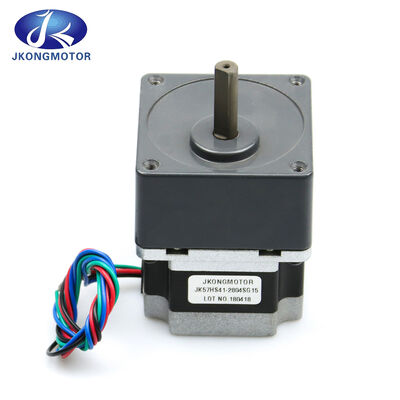

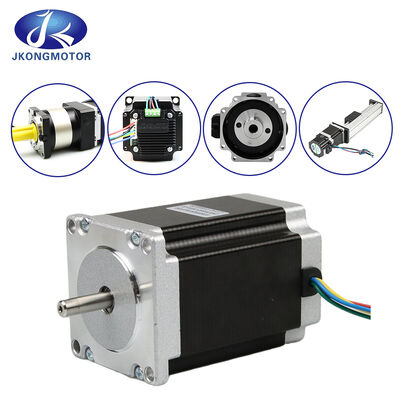

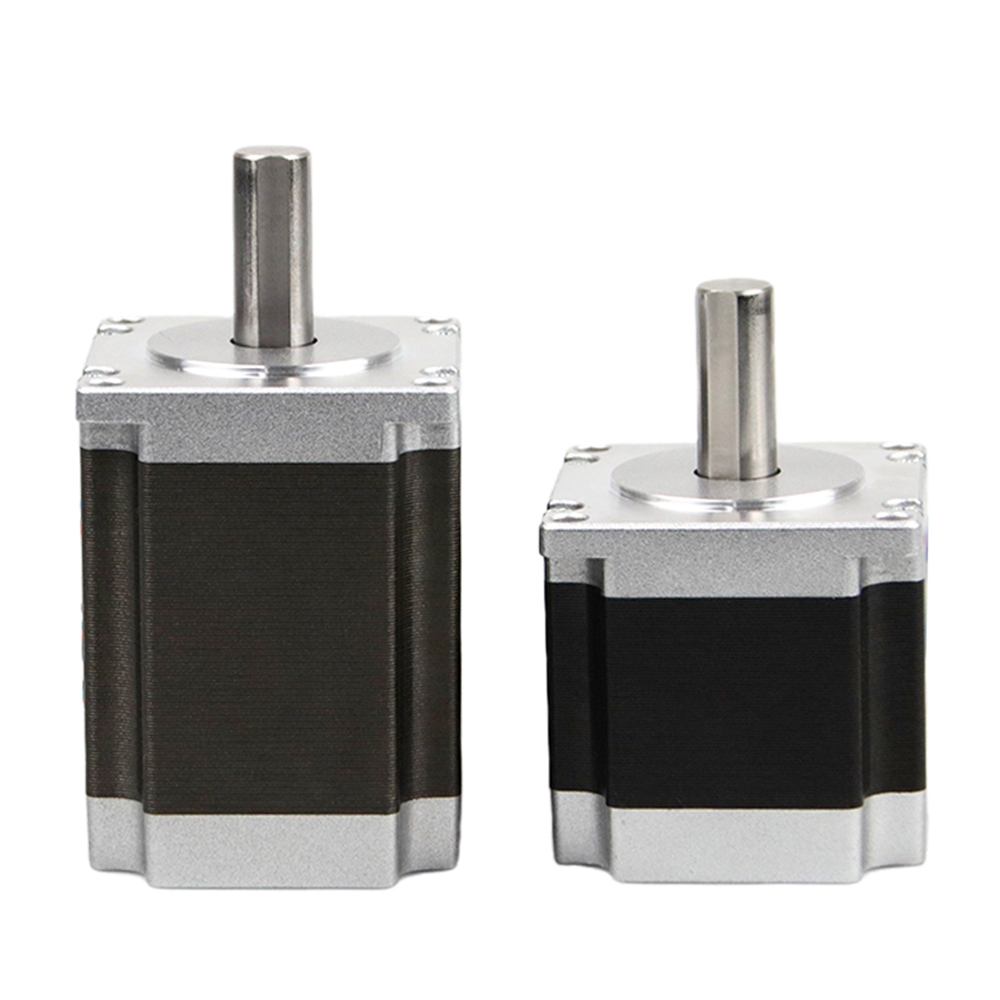

Jkongmotor OEM ODM Pas Hybrid Bipolaire Unipolaire Stappenmotor met Versnellingsbak Encoder Rem Geïntegreerde Driver

Jkongmotor OEM ODM Pas Hybrid Bipolaire Unipolaire Stappenmotor met Versnellingsbak Encoder Rem Geïntegreerde Driver

Jkongmotor OEM ODM Pas Hybrid Bipolaire Unipolaire Stappenmotor met Versnellingsbak Encoder Rem Geïntegreerde Driver
video
Jkongmotor OEM ODM Pas Hybrid Bipolaire Unipolaire Stappenmotor met Versnellingsbak Encoder Rem Geïntegreerde Driver
Productdetails:
Plaats van herkomst: Jiangsu, China
Merknaam: Jkongmotor
Certificering: CE, ROHS, Reach, ISO14001, ISO9001
Modelnummer: Nema 8 11 14 16 17 23 24 34 42 52 Hybride stappenmotor
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10 stuks
Prijs: US$16.5- US$25
Verpakking Details: met de uitvoerkarton. grote hoeveelheid met pallet
Levertijd: Voor steekproeven, 7-15 dagen/voor partij, 15-25days
Betalingscondities: Paypal T/T, Western Union, L/C
Levering vermogen: 100000pcs/month
Contact
Gedetailleerde productomschrijving
Naam: ODM OEM-stappenmotor Model: 42BYGH 57BYG 86BYG
Motortype: bipolaire stappenmotor Huidig: Aangepast
Koppel vasthouden: Aangepast Motoren: Nema 8 11 14 16 17 23 24 34 42 52 Stappenmotor

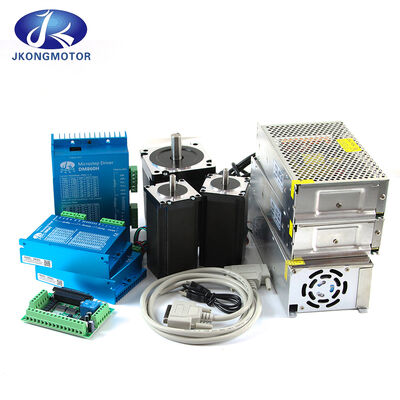

Bestuurder: JK0220/TB6600/DM542/DM860 Schacht: OEM ODM op maat gemaakte dienst
Stap Hoek: 0,9 / 1,2 / 1,8 graden Gebruik: CNC, Verpakkingsmateriaal
MOQ: 10 stuks
Markeren:

Dubbele Schacht Nema 23 Stepper Motor

,

1.45Nm holle Schachtstepper Motor

,

1.45Nm dubbele Schachtstepper Motor

Jkongmotor OEM ODM Pas Hybrid Bipolaire Unipolaire Stappenmotor met Versnellingsbak Encoder Rem Geïntegreerde Driver

Jkongmotor is gespecialiseerd in OEM en ODM op maat gemaakte hybride stappenmotoren ontworpen om te voldoen aan diverse industriële automatiseringsvereisten. Onze oplossingen combineren precisie bewegingscontrole met flexibele configuraties en bieden bipolaire en unipolaire stappenmotoren geïntegreerd met versnellingsbakken, encoders, remmen en ingebouwde drivers—allemaal ontworpen om betrouwbaarheid, nauwkeurigheid en een compact systeemontwerp te leveren.



Uitgebreide Aanpassingsopties

  • Motortypes: Hybride stappenmotoren die bipolaire en unipolaire wikkelconfiguraties ondersteunen

  • Frame Maten: NEMA 8, 11, 14, 17, 23, 24, 34 (aangepaste maten beschikbaar)

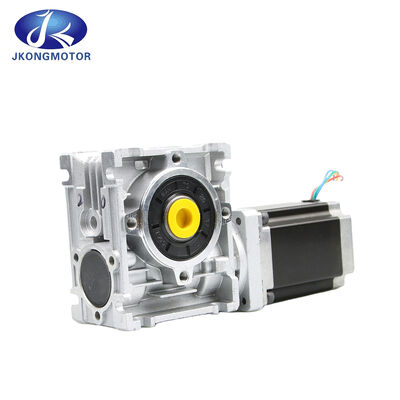

  • Versnellingsbak Integratie: Planetaire, tandwiel- of wormwielkasten voor hogere koppel- en snelheidsoptimalisatie

  • Encoder Opties: Incrementele of absolute encoders voor closed-loop controle en positie feedback

  • Remsystemen: Elektromagnetische houdremmen voor verticale belastingen en veiligheidskritische toepassingen

  • Geïntegreerde Driver: Ingebouwde stappenmotor driver om bedrading te verminderen, ruimte te besparen en de installatie te vereenvoudigen

  • Elektrische Aanpassing: Spanning, stroom, staphoek, isolatieklasse en connectortypes

  • Mechanische Aanpassing: As type, montageflens, behuizingsmateriaal, IP-classificatie

Belangrijkste Prestatievoordelen

  • Hoog Koppel & Precisie: Geoptimaliseerd magnetisch ontwerp zorgt voor stabiele koppelafgifte en nauwkeurige positionering

  • Compact & Geïntegreerd Ontwerp: Motor, driver, versnellingsbak, encoder en rem in één unit voor minder systeemcomplexiteit

  • Flexibele Controle: Ondersteunt open-loop of closed-loop werking voor verbeterde efficiëntie en betrouwbaarheid

  • Laag Geluid & Trillingen: Geavanceerde fabricage en afstemming voor soepele beweging

  • Industriële Betrouwbaarheid: Ontworpen voor continu gebruik in veeleisende omgevingen

Typische Toepassingen

  • Industriële automatisering en robotica

  • CNC-machines en precisie-apparatuur

  • Verpakkings-, etiketterings- en printsystemen

  • Medische apparaten en laboratoriumautomatisering

  • AGV's, transportbanden en slimme logistiek

  • Textiel-, voedselverwerkings- en inspectiemachines

OEM & ODM Productiemogelijkheden

Jkongmotor biedt end-to-end OEM en ODM diensten, van concept en motorselectie tot prototyping en massaproductie. Ons engineeringteam werkt nauw samen met klanten om prestaties, afmetingen en integratiefuncties op maat te maken—waardoor naadloze compatibiliteit met uw systeem en een snellere time-to-market worden gegarandeerd.

Kies Jkongmotor voor betrouwbare, aanpasbare hybride stappenmotor oplossingen met geïntegreerde versnellingsbak, encoder, rem en driver—ontworpen om uw automatiseringsprestaties te verbeteren.





Nema 8 Stappenmotoren:

Modelnummer Staphoek Motorlengte Stroom Weerstand Inductie Houdkoppel # of Leads Massa
( °) (L)mm A Ω mH g.cm Nr. kg
JK20HS30-0604 1.8 30 0.6 18 3.2 180 4 0.06
JK20HS33-0604 1.8 33 0.6 6.5 1.7 200 4 0.07
JK20HS38-0604 1.8 38 0.6 10 5.5 300 4 0.08
JK20HS42-0804 1.8 42 0.8 5.4 1.5 400 4 0.09


Nema 11 Stappenmotoren:

Modelnummer Staphoek Motorlengte Stroom Weerstand Inductie Houdkoppel # of Leads Rotor Traagheid Massa
( °) (L)mm A Ω mH g.cm Nr. g.cm2 Kg
JK28HS32-0674 1.8 32 0.67 5.6 3.4 600 4 9 0.11
JK28HS32-0956 1.8 32 0.95 2.8 0.8 430 6 9 0.11
JK28HS45-0956 1.8 45 0.95 3.4 1.2 750 6 12 0.14
JK28HS45-0674 1.8 45 0.67 6.8 4.9 950 4 12 0.14
JK28HS51-0956 1.8 51 0.95 4.6 1.8 900 6 18 0.2
JK28HS51-0674 1.8 51 0.67 9.2 7.2 1200 4 18 0.2




Nema 14 Stappenmotoren:

Modelnummer Staphoek Motorlengte Stroom Weerstand Inductie Houdkoppel # of Leads Tandkoppel Rotor Traagheid Massa
( °) (L)mm A Ω mH g.cm Nr. g.cm g.cm2 Kg
JK35HS28-0504 1.8 28 0.5 20 14 1000 4 80 11 0.13
JK35HS34-1004 1.8 34 1 2.7 4.3 1400 4 100 13 0.17
JK35HS42-1004 1.8 42 1 3.8 3.5 2000 4 125 23 0.22



Nema 17 Stappenmotoren:

Modelnummer Staphoek Motorlengte Stroom Weerstand Inductie Houdkoppel # of Leads Tandkoppel Rotor Traagheid Massa
( °) (L)mm A Ω mH kg.cm Nr. g.cm g.cm2 Kg
JK42HS25-0404 1.8 25 0.4 24 36 1.8 4 75 20 0.15
JK42HS28-0504 1.8 28 0.5 20 21 1.5 4 85 24 0.22
JK42HS34-1334 1.8 34 1.33 2.1 2.5 2.2 4 120 34 0.22
JK42HS34-0406 1.8 34 0.4 24 15 1.6 6 120 34 0.22
JK42HS34-0956 1.8 34 0.95 4.2 2.5 1.6 6 120 34 0.22
JK42HS40-0406 1.8 40 0.4 30 30 2.6 6 150 54 0.28
JK42HS40-1684 1.8 40 1.68 1.65 3.2 3.6 4 150 54 0.28
JK42HS40-1206 1.8 40 1.2 3 2.7 2.9 6 150 54 0.28
JK42HS48-0406 1.8 48 0.4 30 25 3.1 6 260 68 0.35
JK42HS48-1684 1.8 48 1.68 1.65 2.8 4.4 4 260 68 0.35
JK42HS48-1206 1.8 48 1.2 3.3 2.8 3.17 6 260 68 0.35
JK42HS60-0406 1.8 60 0.4 30 39 6.5 6 280 102 0.5
JK42HS60-1704 1.8 60 1.7 3 6.2 7.3 4 280 102 0.5
JK42HS60-1206 1.8 60 1.2 6 7 5.6 6 280 102 0.5



Nema 23 Stappenmotoren:

Modelnummer Staphoek Motorlengte Stroom Weerstand Inductie Houdkoppel # of Leads Tandkoppel Rotor Traagheid Massa
( °) (L)mm A Ω mH N.m Nr. g.cm g.cm2 Kg
JK57HS41-1006 1.8 41 1 7.1 8 0.48 6 250 150 0.47
JK57HS41-2008 1.8 41 2 1.4 1.4 0.39 8 250 150 0.47
JK57HS41-2804 1.8 41 2.8 0.7 1.4 0.55 4 250 150 0.47
JK57HS51-1006 1.8 51 1 6.6 8.2 0.72 6 300 230 0.59
JK57HS51-2008 1.8 51 2 1.8 2.7 0.9 8 300 230 0.59
JK57HS51-2804 1.8 51 2.8 0.83 2.2 1.01 4 300 230 0.59
JK57HS56-2006 1.8 56 2 1.8 2.5 0.9 6 350 280 0.68
JK57HS56-2108 1.8 56 2.1 1.8 2.5 1 8 350 280 0.68
JK57HS56-2804 1.8 56 2.8 0.9 2.5 1.2 4 350 280 0.68
JK57HS64-2804 1.8 64 2.8 0.8 2.3 1 4 400 300 0.75
JK57HS76-2804 1.8 76 2.8 1.1 3.6 1.89 4 600 440 1.1
JK57HS76-3006 1.8 76 3 1 1.6 1.35 6 600 440 1.1
JK57HS76-3008 1.8 76 3 1 1.8 1.5 8 600 440 1.1
JK57HS82-3004 1.8 82 3 1.2 4 2.1 4 1000 600 1.2
JK57HS82-4008 1.8 82 4 0.8 1.8 2 8 1000 600 1.2
JK57HS82-4204 1.8 82 4.2 0.7 2.5 2.2 4 1000 600 1.2
JK57HS100-4204 1.8 100 4.2 0.75 3 3 4 1100 700 1.3
JK57HS112-3004 1.8 112 3 1.6 7.5 3 4 1200 800 1.4
JK57HS112-4204 1.8 112 4.2 0.9 3.8 3.1 4 1200 800 1.4





Nema 24 Stappenmotoren:

Modelnummer Bedradingsschema Motorlengte Stroom Weerstand Inductie Houdkoppel # of Leads Tandkoppel Rotor Traagheid Massa
(L)mm A Ω mH N.m Nr. g.cm g.cm2 Kg
JK60HS56-2008 Unipolair 56 2 1.8 3 1.17 8 700 300 0.77
Parallel 2.8 0.9 3.6 1.65
Tandem 1.4 3.6 14.4 1.65
JK60HS67-2008 Unipolair 67 2 2.4 4.6 1.5 8 900 570 1.2
Parallel 2.8 1.2 4.6 2.1
Tandem 1.4 4.8 18.4 2.1
JK60HS88-2008 Unipolair 88 2 3 6.8 2.2 8 1000 840 1.4
Parallel 2.8 1.5 6.8 3.1
Tandem 1.4 6 27.2 3.1
JK60HS100-2008 Unipolair 100 2 3.2 6.4 2.8 8 1100 980 1.7
Parallel 2.8 1.6 6.4 4
Tandem 1.4 6.4 25.6 4
JK60HS111-2008 Unipolair 111 2 4.4 8.3 3.2 8 1200 1120 1.9
Parallel 2.8 2.2 8.3 4.5
Tandem 1.4 8.8 33.2 4.5





Nema 34 Stappenmotoren:

Modelnummer Staphoek Motorlengte Stroom Weerstand Inductie Houdkoppel # of Leads Tandkoppel Rotor Traagheid Massa
( °) (L)mm A Ω mH N.m Nr. Kg.cm g.cm2 Kg
JK86HS68-5904 1.8 67 5.9 0.28 1.7 3.4 4 0.8 1000 1.7
JK86HS68-2808 1.8 67 2.8 1.4 3.9 3.4 8 0.8 1000 1.7
JK86HS78-5504 1.8 78 5.5 0.46 4 4.6 4 1.2 1400 2.3
JK86HS78-4208 1.8 78 4.2 0.75 3.4 4.6 8 1.2 1400 2.3
JK86HS97-4504 1.8 97 4.5 0.66 3 5.8 4 1.7 2100 3
JK86HS97-4008 1.8 97 4 0.98 4.1 4.7 8 1.7 2100 3
JK86HS100-6004 1.8 100 6 0.36 2.8 7 4 1.9 2200 3.1
JK86HS115-6004 1.8 115 6 0.6 6.5 8.7 4 2.4 2700 3.8
JK86HS115-4208 1.8 115 4.2 0.9 6 8.7 8 2.4 2700 3.8
JK86HS126-6004 1.8 126 6 0.58 6.5 6.3 4 2.9 3200 4.5
JK86HS155-6004 1.8 155 6 0.68 9 13 4 3.6 4000 5.4
JK86HS155-4208 1.8 155 4.2 1.25 8 8 8 3.6 4000 5.4



Nema 42 Stappenmotoren:

Model Staphoek Motorlengte Stroom Weerstand Inductie Houdkoppel # of Leads Tandkoppel Rotor Traagheid Massa
( °) (L)mm A Ω mH N.m Nr. kg.cm g.cm2 Kg
JK110HS99-5504 1.8 99 5.5 0.9 12 11.2 4 3 5500 5
JK110HS115-6004 1.8 115 6 0.48 7 12 4 4 7100 6
JK110HS150-6504 1.8 150 6.5 0.8 15 21 4 5.9 10900 8.4
JK110HS165-6004 1.8 165 6 0.9 14 24 4 6.6 12800 9.1
JK110HS201-8004 1.8 201 8 0.67 12 28 4 7.5 16200 11.8



Nema 52 Stappenmotoren:

Modelnummer Bedrijfsspanning Nominale Stroom Weerstand Inductie Houdkoppel Noload Frequentie Start Frequentie Massa Motorlengte
VDC A Ω mH N.m Nr. g.cm Kg mm
JK130HS173-6004 80~325 6 0.75 12.6 25 25000 2300 13.3 173
JK130HS229-6004 80~325 6 0.83 13.2 30 25000 2300 18 229
JK130HS257-7004 80~325 7 0.73 11.7 40 23000 2200 19 257
JK130HS285-7004 80~325 7 0.66 10 50 23000 2200 22.5 285



Jkongmotor OEM ODM Pas Hybrid Bipolaire Unipolaire Stappenmotor met Versnellingsbak Encoder Rem Geïntegreerde Driver 0



Bedrijfsprofiel:

Jkongmotor OEM ODM Pas Hybrid Bipolaire Unipolaire Stappenmotor met Versnellingsbak Encoder Rem Geïntegreerde Driver 1

Jkongmotor OEM ODM Pas Hybrid Bipolaire Unipolaire Stappenmotor met Versnellingsbak Encoder Rem Geïntegreerde Driver 2

Changzhou Jkongmotor Co., Ltd was een hightech industriezone in Changzhou, China. Onze producten worden gebruikt in vele soorten machines, zoals 3D-printer CNC-machines, medische apparatuur, weef- en printapparatuur, enz.
JKONGMOTOR verwelkomt 'OEM' & 'ODM' samenwerkingen en andere bedrijven om een langdurige samenwerking met ons aan te gaan.
Bedrijfsgeest van oprechtheid en goede reputatie, won de erkenning en steun van de brede massa van klanten, tegelijkertijd met de binnenlandse en buitenlandse leveranciers nauwe gemeenschap van belangen, het bedrijf betrad de fase van welwillende ontwikkeling, en legde een solide basis voor het strategische doel van het realiseren van alleen echt de duurzame ontwikkeling van het bedrijf.


Apparatuur Show:

Jkongmotor OEM ODM Pas Hybrid Bipolaire Unipolaire Stappenmotor met Versnellingsbak Encoder Rem Geïntegreerde Driver 3

Productie Flow:

Jkongmotor OEM ODM Pas Hybrid Bipolaire Unipolaire Stappenmotor met Versnellingsbak Encoder Rem Geïntegreerde Driver 4

Pakket:

Jkongmotor OEM ODM Pas Hybrid Bipolaire Unipolaire Stappenmotor met Versnellingsbak Encoder Rem Geïntegreerde Driver 5

Certificering:

Jkongmotor OEM ODM Pas Hybrid Bipolaire Unipolaire Stappenmotor met Versnellingsbak Encoder Rem Geïntegreerde Driver 6





Voordelen

  • Lage kosten voor controle bereikt
  • Hoog koppel bij het opstarten en lage snelheden
  • Robuustheid
  • Eenvoud van constructie
  • Kan werken in een open-loop controlesysteem
  • Laag onderhoud
  • Minder kans op vastlopen of slippen
  • Werkt in elke omgeving
  • Kan op grote schaal in robotica worden gebruikt.
  • Hoge betrouwbaarheid
  • De rotatiehoek van de motor is evenredig met de ingangspuls.
  • De motor heeft volledig koppel bij stilstand (als de wikkelingen onder spanning staan)
  • Nauwkeurige positionering en herhaalbaarheid van beweging, aangezien goede stappenmotoren een nauwkeurigheid hebben van 3–5% van een stap en deze fout niet cumulatief is van de ene stap naar de volgende.
  • Uitstekende respons op starten/stoppen/omkeren.
  • Zeer betrouwbaar omdat er geen contactborstels in de motor zitten. Daarom is de levensduur van de motor eenvoudigweg afhankelijk van de levensduur van het lager.
  • De reactie van de motoren op digitale ingangspulsen biedt open-loop controle, waardoor de motor eenvoudiger en goedkoper te besturen is.
  • Het is mogelijk om een zeer lage snelheid synchrone rotatie te bereiken met een belasting die direct op de as is aangesloten.
  • Een breed scala aan rotatiesnelheden kan worden gerealiseerd, aangezien de snelheid evenredig is met de frequentie van de ingangspulsen.





6.FAQ
V1: Hoe zit het met uw garantie?
A: Wij garanderen één jaar. voor zee bestelling. is 15 maanden.

V2: Heeft u certificaten?
A: Ja, die hebben we. Alle motoren zijn goedgekeurd door CE en Rohs.

V3: Biedt u OEM EN ODM service?
A: Ja. We kunnen OEM leveren en een aangepast ontwerp maken voor elke specifieke toepassing.

V4: Hoe kan ik uw merkdistributeur worden?
A: We zullen uw capaciteit controleren en u helpen de markt te promoten en uit te breiden.

V5: Wat is de levertijd?
A: Behalve speciale bestelling. Voor monsters meestal 7-15 werkdagen. voor batch bestelling. meestal 20-25 dagen.





7.Toepassingen van stappenmotoren

  • Omdat de stappenmotor digitaal wordt bestuurd met behulp van een ingangspuls, zijn ze geschikt voor gebruik met computergestuurde systemen.
  • Ze worden gebruikt in numerieke besturing van werktuigmachines.
  • Gebruikt in tape drives, floppydiskdrives, printers en elektrische horloges.
  • De stappenmotor wordt ook gebruikt in X-Y plotters en robotica.
  • Het heeft een brede toepassing in de textielindustrie en de fabricage van geïntegreerde circuits.
  • De andere toepassingen van de stappenmotor zijn in ruimtevaartuigen die worden gelanceerd voor wetenschappelijke verkenningen van de planeten, enz.
  • Deze motoren vinden ook een verscheidenheid aan commerciële, medische en militaire toepassingen en worden ook gebruikt bij de productie van sciencefictionfilms.
  • Stappenmotoren van microwatt worden gebruikt in de polshorloges.
  • In de werktuigmachine wordt de stappenmotor met een vermogen van enkele tientallen kilowatt gebruikt.

label:

elektrische stepper motor,

nemastepper motor,

micro- stepper motor

Contactgegevens
CHANGZHOU JKONGMOTOR CO.,LTD

Contactpersoon: Miss. Annie

Tel.: +8613218457319

Fax: 86-519-88713769

Direct Stuur uw aanvraag naar ons (0 / 3000)

Contact

Adres: De bouw A2, de industriezone van Hutang, Lingdao Rd, Wujin-District, Changzhou, China.Zip: 213162

Factory Adres:De bouw A2, de industriezone van Hutang, Lingdao Rd, Wujin-District, Changzhou, China.Zip: 213162

Privacybeleid | CHINA nemastepper motor Leverancier. Copyright © 2018 - 2026 CHANGZHOU JKONGMOTOR CO.,LTD. All Rights Reserved. Developed by ECER
