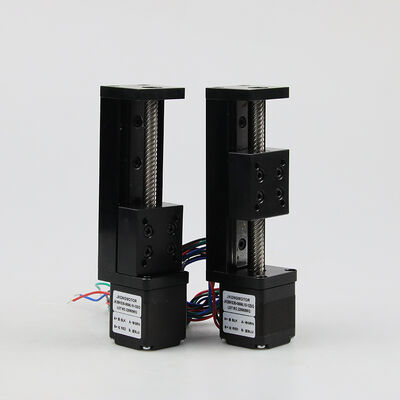

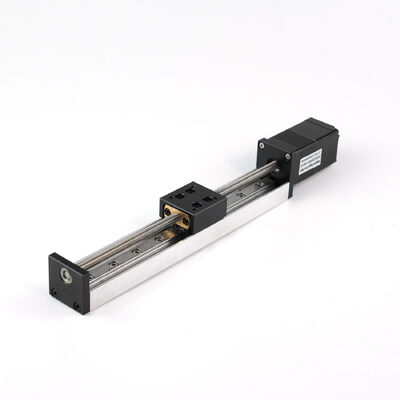

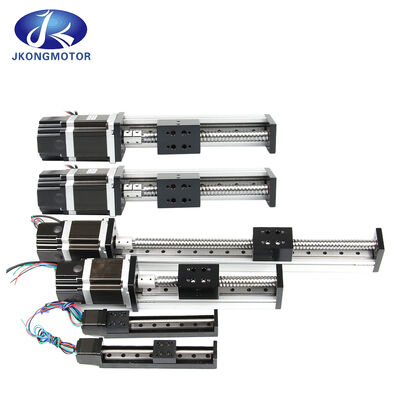

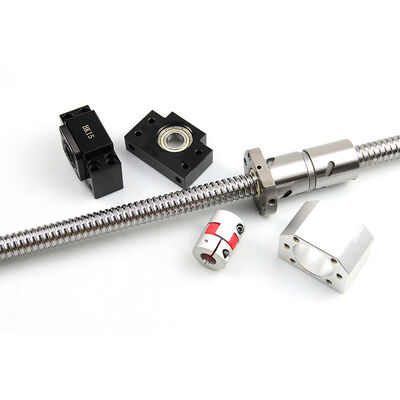

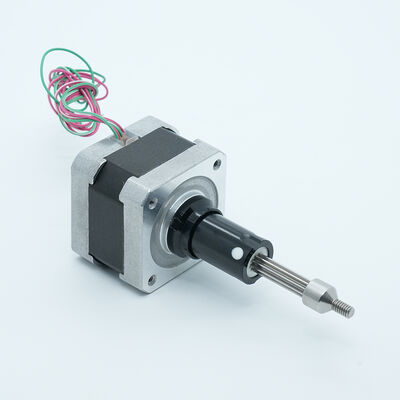

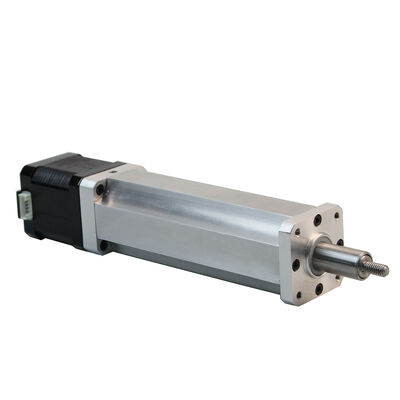

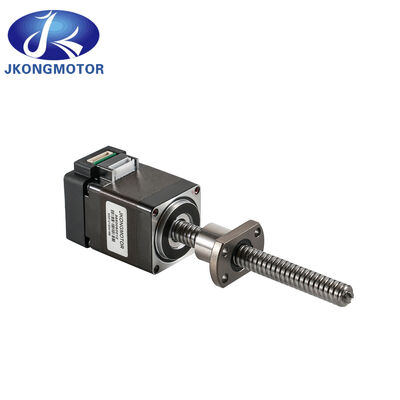

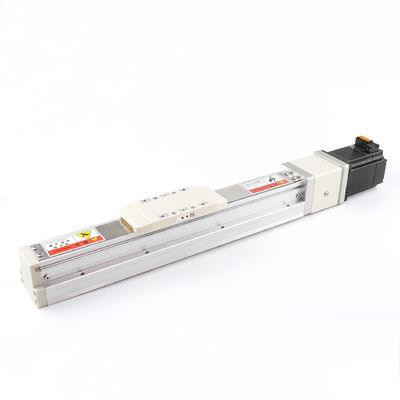

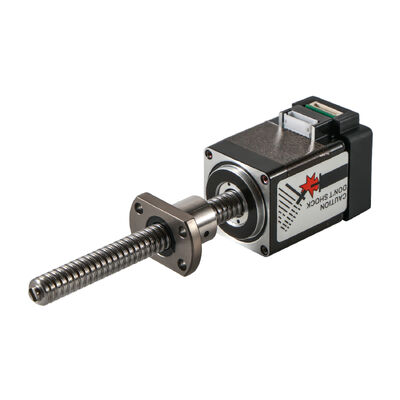

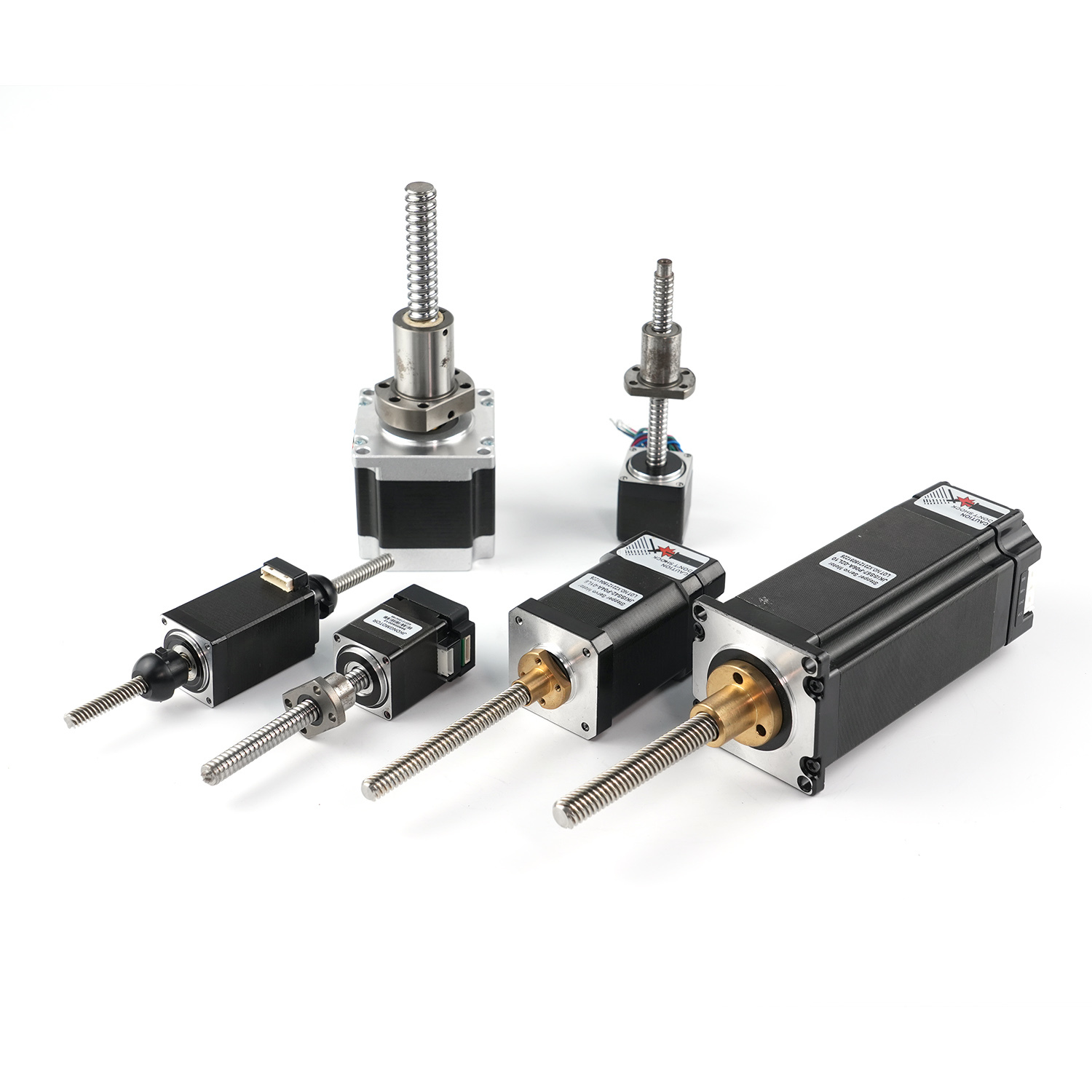

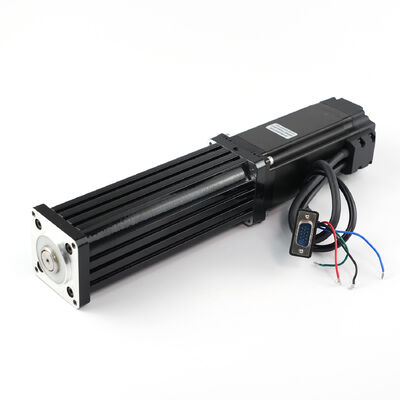

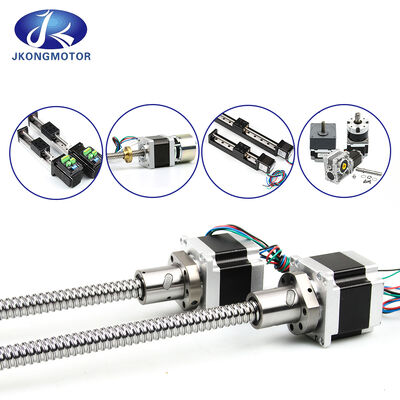

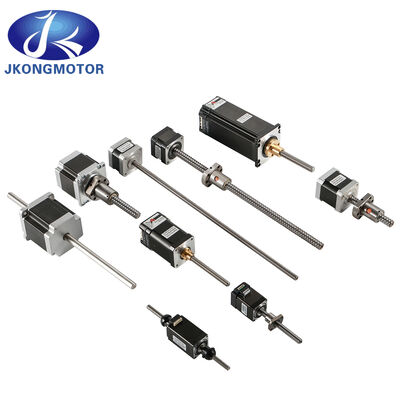

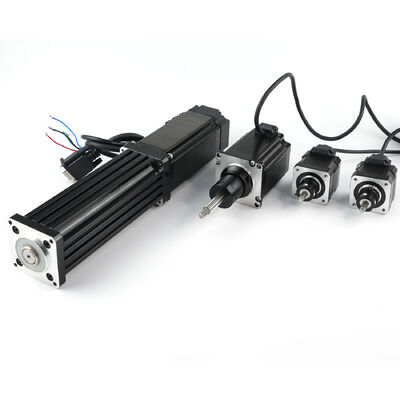

Jkongmotor OEM ODM Op maat gemaakte 2 fase Hybride Bipolaire Nema 8 11 14 17 23 24 34 Lineaire stappenmotor met loodschroef

Jkongmotor OEM ODM Op maat gemaakte 2 fase Hybride Bipolaire Nema 8 11 14 17 23 24 34 Lineaire stappenmotor met loodschroef

Jkongmotor OEM ODM Op maat gemaakte 2 fase Hybride Bipolaire Nema 8 11 14 17 23 24 34 Lineaire stappenmotor met loodschroef
video
Jkongmotor OEM ODM Op maat gemaakte 2 fase Hybride Bipolaire Nema 8 11 14 17 23 24 34 Lineaire stappenmotor met loodschroef
Productdetails:
Plaats van herkomst: Jiangsu, China (Vasteland)
Merknaam: Jkongmotor
Certificering: CE, ROHS, REACH, ISO14001, SO9001
Modelnummer: lineaire stappenmotor
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10 stuks
Prijs: US$50 ~ US$110
Verpakking Details: met de uitvoerkarton. grote hoeveelheid met pallet
Levertijd: Voor steekproeven, 7-15 dagen/voor partij, 15-25days
Betalingscondities: Paypal T/T, Western Union, L/C
Levering vermogen: 50000pcs/month
Contact
Gedetailleerde productomschrijving
Motortype: stappenmotor met spindel Leads: 4
Fase: tweefasen Schroeftype: t-type, kogelomloopspindel, niet gevangen, gevangen
Schroef: Aangepast Andere Delen: versnellingsbak, encoder, rem, geïntegreerde driver
MOQ: 10 stuks
Markeren:

Lineaire Actuator Motor

,

lineaire elektrische motor

Jkongmotor OEM ODM Aangepaste 2-fase hybride bipolaire Nema 8 11 14 17 23 24 34 lineaire stappenmotor met spindel

Jkongmotor is gespecialiseerd in OEM en ODM aangepaste 2-fase hybride bipolaire lineaire stappenmotoren met geïntegreerde spindels, die precieze, betrouwbare en onderhoudsvriendelijke lineaire bewegingsoplossingen bieden. Beschikbaar in NEMA 8, 11, 14, 17, 23, 24 en 34 framematen, onze lineaire stappenmotoren zijn ontworpen om te voldoen aan diverse automatiserings- en bewegingsbesturingsvereisten.

Productoverzicht

Jkongmotor lineaire stappenmotoren combineren een hoogwaardige hybride stappenmotor met een precisie spindel, die roterende beweging direct omzet in nauwkeurige lineaire verplaatsing. Dit geïntegreerde ontwerp elimineert externe koppelingen, vermindert mechanische complexiteit en verbetert de positioneringsnauwkeurigheid.

Belangrijkste kenmerken

  • 2-fase hybride bipolair ontwerp voor stabiel koppel en soepele beweging

  • Geïntegreerde spindel voor directe lineaire output (T-schroef, trapeziumvormig of aangepast)

  • Meerdere NEMA-maten: NEMA 8 / 11 / 14 / 17 / 23 / 24 / 34

  • Hoge positioneringsnauwkeurigheid met uitstekende herhaalbaarheid

  • Compacte structuur die installatieruimte bespaart

  • Laag geluid, lage trillingen geoptimaliseerd voor precisieapparatuur

  • Ondersteuning voor open-loop of closed-loop systemen

Aanpassingsopties (OEM & ODM)

  • Spindeldiameter, spoed en slag

  • Gevangen, niet-gevangen of externe lineaire configuraties

  • Aangepaste stuwkracht, snelheid en resolutie

  • Asuiteinde, montageafmetingen en speciale coatings

  • Optionele encoder, rem of geïntegreerde driver

  • Spanning, stroom, isolatieklasse en connectortypes

  • Stofbestendige, corrosiebestendige of hoge-temperatuurontwerpen

Prestatievoordelen

  • Hoge stuwkracht: Geoptimaliseerd elektromagnetisch ontwerp voor sterke lineaire kracht

  • Soepele & stabiele beweging: Geschikt voor micro-stepping besturing

  • Lange levensduur: Precisiebewerking en strenge kwaliteitscontrole

  • Eenvoudige integratie: Directe vervanging voor traditionele lineaire actuatoren

Typische toepassingen

  • Medische en laboratoriumapparatuur

  • Halfgeleider- en elektronica-assemblage

  • 3D-printers en additieve fabricage

  • Verpakkings- en etiketteermachines

  • Optische, meet- en inspectieapparaten

  • Slimme automatisering en robotica

Jkongmotor OEM & ODM-capaciteit

Van prototype-ontwikkeling tot massaproductie, Jkongmotor biedt volledige OEM en ODM aangepaste lineaire stappenmotoroplossingen. Ons engineeringteam ondersteunt motorontwerp, spindelafstemming, prestatietests en betrouwbaarheidsverificatie om ervoor te zorgen dat elk product aan uw exacte toepassingsbehoeften voldoet.





Nema 8 stappenmotoren:

Modelnr. Staphoek Motorlengte Stroom Weerstand Inductie Vasthoudkoppel # of Leads Massa
( °) (L)mm A Ω mH g.cm Nr. kg
JK20HS30-0604 1.8 30 0.6 18 3.2 180 4 0.06
JK20HS33-0604 1.8 33 0.6 6.5 1.7 200 4 0.07
JK20HS38-0604 1.8 38 0.6 10 5.5 300 4 0.08
JK20HS42-0804 1.8 42 0.8 5.4 1.5 400 4 0.09


Nema 11 stappenmotoren:

Modelnr. Staphoek Motorlengte Stroom Weerstand Inductie Vasthoudkoppel # of Leads Rotortraagheid Massa
( °) (L)mm A Ω mH g.cm Nr. g.cm2 Kg
JK28HS32-0674 1.8 32 0.67 5.6 3.4 600 4 9 0.11
JK28HS32-0956 1.8 32 0.95 2.8 0.8 430 6 9 0.11
JK28HS45-0956 1.8 45 0.95 3.4 1.2 750 6 12 0.14
JK28HS45-0674 1.8 45 0.67 6.8 4.9 950 4 12 0.14
JK28HS51-0956 1.8 51 0.95 4.6 1.8 900 6 18 0.2
JK28HS51-0674 1.8 51 0.67 9.2 7.2 1200 4 18 0.2




Nema 14 stappenmotoren:

Modelnr. Staphoek Motorlengte Stroom Weerstand Inductie Vasthoudkoppel # of Leads Tandkoppel Rotortraagheid Massa
( °) (L)mm A Ω mH g.cm Nr. g.cm g.cm2 Kg
JK35HS28-0504 1.8 28 0.5 20 14 1000 4 80 11 0.13
JK35HS34-1004 1.8 34 1 2.7 4.3 1400 4 100 13 0.17
JK35HS42-1004 1.8 42 1 3.8 3.5 2000 4 125 23 0.22



Nema 17 stappenmotoren:

Modelnr. Staphoek Motorlengte Stroom Weerstand Inductie Vasthoudkoppel # of Leads Tandkoppel Rotortraagheid Massa
( °) (L)mm A Ω mH kg.cm Nr. g.cm g.cm2 Kg
JK42HS25-0404 1.8 25 0.4 24 36 1.8 4 75 20 0.15
JK42HS28-0504 1.8 28 0.5 20 21 1.5 4 85 24 0.22
JK42HS34-1334 1.8 34 1.33 2.1 2.5 2.2 4 120 34 0.22
JK42HS34-0406 1.8 34 0.4 24 15 1.6 6 120 34 0.22
JK42HS34-0956 1.8 34 0.95 4.2 2.5 1.6 6 120 34 0.22
JK42HS40-0406 1.8 40 0.4 30 30 2.6 6 150 54 0.28
JK42HS40-1684 1.8 40 1.68 1.65 3.2 3.6 4 150 54 0.28
JK42HS40-1206 1.8 40 1.2 3 2.7 2.9 6 150 54 0.28
JK42HS48-0406 1.8 48 0.4 30 25 3.1 6 260 68 0.35
JK42HS48-1684 1.8 48 1.68 1.65 2.8 4.4 4 260 68 0.35
JK42HS48-1206 1.8 48 1.2 3.3 2.8 3.17 6 260 68 0.35
JK42HS60-0406 1.8 60 0.4 30 39 6.5 6 280 102 0.5
JK42HS60-1704 1.8 60 1.7 3 6.2 7.3 4 280 102 0.5
JK42HS60-1206 1.8 60 1.2 6 7 5.6 6 280 102 0.5



Nema 23 stappenmotoren:

Modelnr. Staphoek Motorlengte Stroom Weerstand Inductie Vasthoudkoppel # of Leads Tandkoppel Rotortraagheid Massa
( °) (L)mm A Ω mH N.m Nr. g.cm g.cm2 Kg
JK57HS41-1006 1.8 41 1 7.1 8 0.48 6 250 150 0.47
JK57HS41-2008 1.8 41 2 1.4 1.4 0.39 8 250 150 0.47
JK57HS41-2804 1.8 41 2.8 0.7 1.4 0.55 4 250 150 0.47
JK57HS51-1006 1.8 51 1 6.6 8.2 0.72 6 300 230 0.59
JK57HS51-2008 1.8 51 2 1.8 2.7 0.9 8 300 230 0.59
JK57HS51-2804 1.8 51 2.8 0.83 2.2 1.01 4 300 230 0.59
JK57HS56-2006 1.8 56 2 1.8 2.5 0.9 6 350 280 0.68
JK57HS56-2108 1.8 56 2.1 1.8 2.5 1 8 350 280 0.68
JK57HS56-2804 1.8 56 2.8 0.9 2.5 1.2 4 350 280 0.68
JK57HS64-2804 1.8 64 2.8 0.8 2.3 1 4 400 300 0.75
JK57HS76-2804 1.8 76 2.8 1.1 3.6 1.89 4 600 440 1.1
JK57HS76-3006 1.8 76 3 1 1.6 1.35 6 600 440 1.1
JK57HS76-3008 1.8 76 3 1 1.8 1.5 8 600 440 1.1
JK57HS82-3004 1.8 82 3 1.2 4 2.1 4 1000 600 1.2
JK57HS82-4008 1.8 82 4 0.8 1.8 2 8 1000 600 1.2
JK57HS82-4204 1.8 82 4.2 0.7 2.5 2.2 4 1000 600 1.2
JK57HS100-4204 1.8 100 4.2 0.75 3 3 4 1100 700 1.3
JK57HS112-3004 1.8 112 3 1.6 7.5 3 4 1200 800 1.4
JK57HS112-4204 1.8 112 4.2 0.9 3.8 3.1 4 1200 800 1.4





Nema 24 stappenmotoren:

Modelnr. Bedradingsschema Motorlengte Stroom Weerstand Inductie Vasthoudkoppel # of Leads Tandkoppel Rotortraagheid Massa
(L)mm A Ω mH N.m Nr. g.cm g.cm2 Kg
JK60HS56-2008 Unipolair 56 2 1.8 3 1.17 8 700 300 0.77
Parallel 2.8 0.9 3.6 1.65
Tandem 1.4 3.6 14.4 1.65
JK60HS67-2008 Unipolair 67 2 2.4 4.6 1.5 8 900 570 1.2
Parallel 2.8 1.2 4.6 2.1
Tandem 1.4 4.8 18.4 2.1
JK60HS88-2008 Unipolair 88 2 3 6.8 2.2 8 1000 840 1.4
Parallel 2.8 1.5 6.8 3.1
Tandem 1.4 6 27.2 3.1
JK60HS100-2008 Unipolair 100 2 3.2 6.4 2.8 8 1100 980 1.7
Parallel 2.8 1.6 6.4 4
Tandem 1.4 6.4 25.6 4
JK60HS111-2008 Unipolair 111 2 4.4 8.3 3.2 8 1200 1120 1.9
Parallel 2.8 2.2 8.3 4.5
Tandem 1.4 8.8 33.2 4.5





Nema 34 stappenmotoren:

Modelnr. Staphoek Motorlengte Stroom Weerstand Inductie Vasthoudkoppel # of Leads Tandkoppel Rotortraagheid Massa
( °) (L)mm A Ω mH N.m Nr. Kg.cm g.cm2 Kg
JK86HS68-5904 1.8 67 5.9 0.28 1.7 3.4 4 0.8 1000 1.7
JK86HS68-2808 1.8 67 2.8 1.4 3.9 3.4 8 0.8 1000 1.7
JK86HS78-5504 1.8 78 5.5 0.46 4 4.6 4 1.2 1400 2.3
JK86HS78-4208 1.8 78 4.2 0.75 3.4 4.6 8 1.2 1400 2.3
JK86HS97-4504 1.8 97 4.5 0.66 3 5.8 4 1.7 2100 3
JK86HS97-4008 1.8 97 4 0.98 4.1 4.7 8 1.7 2100 3
JK86HS100-6004 1.8 100 6 0.36 2.8 7 4 1.9 2200 3.1
JK86HS115-6004 1.8 115 6 0.6 6.5 8.7 4 2.4 2700 3.8
JK86HS115-4208 1.8 115 4.2 0.9 6 8.7 8 2.4 2700 3.8
JK86HS126-6004 1.8 126 6 0.58 6.5 6.3 4 2.9 3200 4.5
JK86HS155-6004 1.8 155 6 0.68 9 13 4 3.6 4000 5.4
JK86HS155-4208 1.8 155 4.2 1.25 8 12.2 8 3.6 4000 5.4






Jkongmotor OEM ODM Op maat gemaakte 2 fase Hybride Bipolaire Nema 8 11 14 17 23 24 34 Lineaire stappenmotor met loodschroef 0



Bedrijfsprofiel:

Jkongmotor OEM ODM Op maat gemaakte 2 fase Hybride Bipolaire Nema 8 11 14 17 23 24 34 Lineaire stappenmotor met loodschroef 1

Jkongmotor OEM ODM Op maat gemaakte 2 fase Hybride Bipolaire Nema 8 11 14 17 23 24 34 Lineaire stappenmotor met loodschroef 2

Changzhou Jkongmotor Co., Ltd was een hightech industriezone in Changzhou, China. Onze producten worden gebruikt in vele soorten machines, zoals 3D-printer CNC-machines, medische apparatuur, weef- en printapparatuur, enzovoort.
JKONGMOTOR verwelkomt van harte 'OEM' & 'ODM' samenwerkingen en andere bedrijven om een langdurige samenwerking met ons aan te gaan.
De bedrijfsgeest van oprechtheid en goede reputatie won de erkenning en steun van de brede massa van klanten, tegelijkertijd met de binnenlandse en buitenlandse leveranciers nauwe gemeenschap van belangen, het bedrijf betrad de fase van een welwillende ontwikkeling, wat een solide basis legde voor het strategische doel van het realiseren van alleen echt de duurzame ontwikkeling van het bedrijf.


Apparatuurshow:

Jkongmotor OEM ODM Op maat gemaakte 2 fase Hybride Bipolaire Nema 8 11 14 17 23 24 34 Lineaire stappenmotor met loodschroef 3

Productiestroom:

Jkongmotor OEM ODM Op maat gemaakte 2 fase Hybride Bipolaire Nema 8 11 14 17 23 24 34 Lineaire stappenmotor met loodschroef 4

Pakket:

Jkongmotor OEM ODM Op maat gemaakte 2 fase Hybride Bipolaire Nema 8 11 14 17 23 24 34 Lineaire stappenmotor met loodschroef 5

Certificering:

Jkongmotor OEM ODM Op maat gemaakte 2 fase Hybride Bipolaire Nema 8 11 14 17 23 24 34 Lineaire stappenmotor met loodschroef 6











Jkongmotor lineaire stappenmotoren met spindel leveren precisie, stabiliteit en maatwerk—uw betrouwbare partner voor geavanceerde lineaire bewegingsbesturing.
