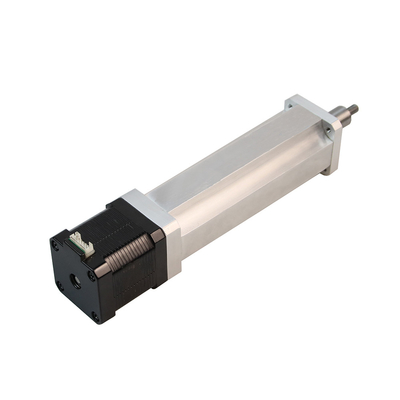

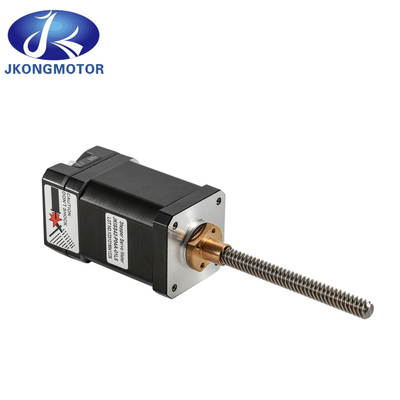

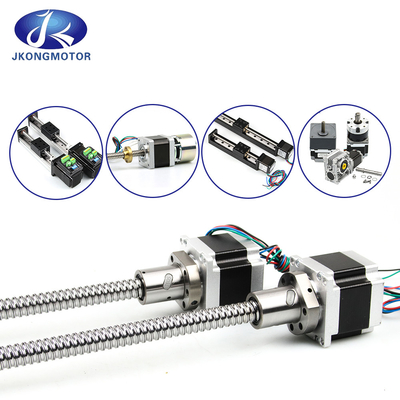

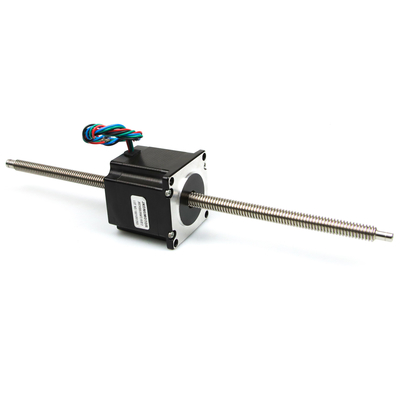

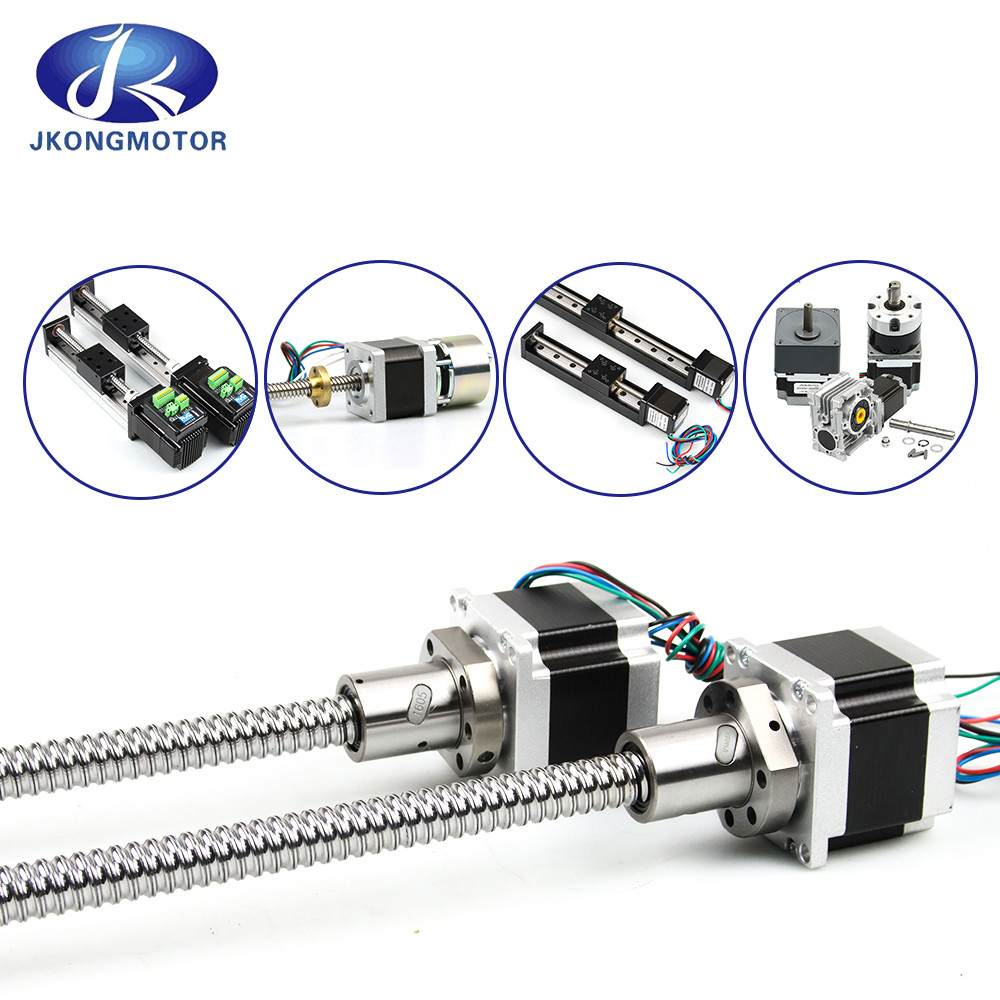

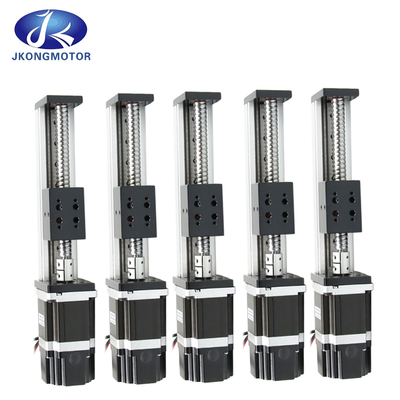

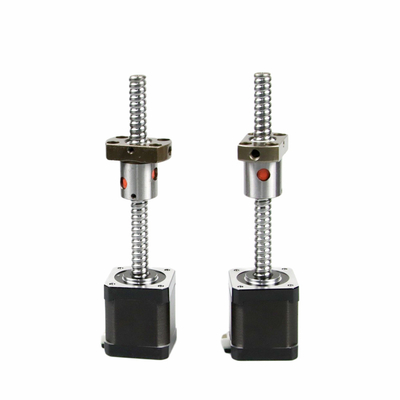

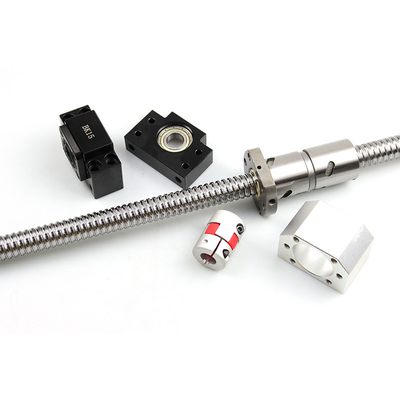

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas
video
Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas
Productdetails:
Plaats van herkomst: Jiangsu, China (Vasteland)
Merknaam: Jkongmotor
Certificering: CE, ROHS,ISO9001, ISO14001
Modelnummer: JK42HS48-1684
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10 stuks
Prijs: USD8-50
Verpakking Details: met de uitvoerkarton. grote hoeveelheid met pallet
Levertijd: Voor steekproeven, 7-15 dagen/voor partij, 15-25days
Betalingscondities: Paypal T/T, Western Union, L/C
Levering vermogen: 50000pcs/month
Contact
Gedetailleerde productomschrijving
Producten: met een vermogen van niet meer dan 50 W Leads: 4
Stroom: 1.68A Houdend koppel: 5 kg.cm
Schroef.: 1204 Lange: 70 mm
MOQ: 10 stuks
Markeren:

Lineaire Actuator Motor

,

lineaire elektrische motor

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas
Productbeschrijving:



Er zijn vier soorten lineaire stapsmotoren van Jkongmotor: externe aandrijving lineaire stapsmotoren (inclusief T-type loodschroef en kogelschroef),De in het voertuig geïntegreerde lineaire stapsmotoren en niet-in het voertuig geïntegreerde lineaire stapsmotoren, alsmede de aansluiting, versnellingsbak, encoder, rem of geïntegreerde stuur zijn optioneel.



Een actuator is een eenvoudig apparaat dat een taak niet kan voltooien zonder dat het wordt gevraagd om dit te doen, en een servo actuator is'slim' omdat het een ingangssignaal kan accepteren en zelf naar die positie kan gaan.Het is eigenlijk vrij eenvoudig., maar dit onderscheid kan sommige veroorzaken.



Terwijl 12VDC lineaire actuatoren ideaal zijn en vaker voorkomen bij het verplaatsen van lichtere lasten in thuis-, kantoor- en industriële automatisering,24 volt elektrische actuatoren worden vaak vervaardigd met een hogere kracht of een hogere snelheid terwijl ze minder stroom gebruiken.



Vanwege de eenvoudige magnetische eigenschappen en geen mechanische omzetting biedt een lineaire motor een precieze en snelle lineaire kracht.De in deze bijlage vermelde technische specificaties zijn van essentieel belang voor de uitvoering van de onderhavige richtlijn.Het belangrijkste is de invoering van meerdere stappen in het proces.



Kenmerken:

Productnaam: Jkongmotor Lineaire stappenmotor met loodschroef

Type: kogelschroefstappenmotor / externe lineaire stappenmotor / niet-gecaptive lineaire stappenmotor / gecaptiveerde lineaire stappenmotor

Maat: Nema 8 / 11 / 14 / 16 / 17 / 23 / 24 / 34 stappenmotor

Nummer van de koppelingen: 4 koppelingen

Productsoort: 2-fasen hybride stappenmotor

Op maat gemaakte onderdelen: connector, versnellingsbak, encoder, rem, geïntegreerde stuur...


Jkongmotor heeft een breed scala aan micro-motorproductielijnen in de industrie, waaronder Stepper Motor, DC Servo Motor, AC Motor, Brushless Motor, Planetary Gear Motor, Planetary Gearbox enz.Door middel van technische innovatie en maatwerk, helpen wij u bij het creëren van uitstekende applicatiesystemen en bieden we flexibele oplossingen voor verschillende industriële automatiseringssituaties.



Parameters van de Nema 8-stappenmotor:

Model nr. Staphoek Motorlengte Stroom Resistentie Inductievermogen Houdend koppel # van Leads De massa
(°) (L) mm Een Ω mH g.cm - Nee, dat is niet waar. kg
JK20HS30-0604 1.8 30 0.6 18 3.2 180 4 0.06
JK20HS33-0604 1.8 33 0.6 6.5 1.7 200 4 0.07
JK20HS38-0604 1.8 38 0.6 10 5.5 300 4 0.08
JK20HS42-0804 1.8 42 0.8 5.4 1.5 400 4 0.09



Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 0Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 1Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 2

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 3



Nema 11 Stapmotor Parameters:

Model nr. Staphoek Motorlengte Stroom Resistentie Inductievermogen Houdend koppel # van Leads Inertie van rotor De massa
(°) (L) mm Een Ω mH g.cm - Nee, dat is niet waar. g.cm2 Kilo's
JK28HS32-0674 1.8 32 0.67 5.6 3.4 600 4 9 0.11
JK28HS32-0956 1.8 32 0.95 2.8 0.8 430 6 9 0.11
JK28HS45-0956 1.8 45 0.95 3.4 1.2 750 6 12 0.14
JK28HS45-0674 1.8 45 0.67 6.8 4.9 950 4 12 0.14
Voor de toepassing van deze verordening geldt: 1.8 51 0.95 4.6 1.8 900 6 18 0.2
JK28HS51-0674 1.8 51 0.67 9.2 7.2 1200 4 18 0.2

nema 11 linear equation 1 nema 11 linear e google 26 ✖ nema 11 linear encoderJkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 5Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 6

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 7





Nema 14Parameters van de stappenmotor:

Model nr. Staphoek Motorlengte Stroom Resistentie Inductievermogen Houdend koppel # van Leads Verminderend koppel Inertie van rotor De massa
(°) (L) mm Een Ω mH g.cm - Nee, dat is niet waar. g.cm g.cm2 Kilo's
JK35HS28-0504 1.8 28 0.5 20 14 1000 4 80 11 0.13
JK35HS34-1004 1.8 34 1 2.7 4.3 1400 4 100 13 0.17
JK35HS42-1004 1.8 42 1 3.8 3.5 2000 4 125 23 0.22

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 8Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 9Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 10

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 11

Nema 17Parameters van de stappenmotor:

Model nr. Staphoek Motorlengte Stroom Resistentie Inductievermogen Houdend koppel # van Leads Verminderend koppel Inertie van rotor De massa
(°) (L) mm Een Ω mH kg.cm - Nee, dat is niet waar. g.cm g.cm2 Kilo's
JK42HS25-0404 1.8 25 0.4 24 36 1.8 4 75 20 0.15
JK42HS28-0504 1.8 28 0.5 20 21 1.5 4 85 24 0.22
JK42HS34-1334 1.8 34 1.33 2.1 2.5 2.2 4 120 34 0.22
JK42HS34-0406 1.8 34 0.4 24 15 1.6 6 120 34 0.22
JK42HS34-0956 1.8 34 0.95 4.2 2.5 1.6 6 120 34 0.22
JK42HS40-0406 1.8 40 0.4 30 30 2.6 6 150 54 0.28
JK42HS40-1684 1.8 40 1.68 1.65 3.2 3.6 4 150 54 0.28
JK42HS40-1206 1.8 40 1.2 3 2.7 2.9 6 150 54 0.28
JK42HS48-0406 1.8 48 0.4 30 25 3.1 6 260 68 0.35
JK42HS48-1684 1.8 48 1.68 1.65 2.8 4.4 4 260 68 0.35
JK42HS48-1206 1.8 48 1.2 3.3 2.8 3.17 6 260 68 0.35
JK42HS60-0406 1.8 60 0.4 30 39 6.5 6 280 102 0.5
JK42HS60-1704 1.8 60 1.7 3 6.2 7.3 4 280 102 0.5
JK42HS60-1206 1.8 60 1.2 6 7 5.6 6 280 102 0.5



Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 12Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 13Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 14

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 15

Nema 23Parameters van de stappenmotor:

Model nr. Staphoek Motorlengte Stroom Resistentie Inductievermogen Houdend koppel # van Leads Verminderend koppel Inertie van rotor De massa
(°) (L) mm Een Ω mH N.m. - Nee, dat is niet waar. g.cm g.cm2 Kilo's
JK57HS41-1006 1.8 41 1 7.1 8 0.48 6 250 150 0.47
JK57HS41-2008 1.8 41 2 1.4 1.4 0.39 8 250 150 0.47
JK57HS41-2804 1.8 41 2.8 0.7 1.4 0.55 4 250 150 0.47
JK57HS51-1006 1.8 51 1 6.6 8.2 0.72 6 300 230 0.59
JK57HS51-2008 1.8 51 2 1.8 2.7 0.9 8 300 230 0.59
JK57HS51-2804 1.8 51 2.8 0.83 2.2 1.01 4 300 230 0.59
JK57HS56-2006 1.8 56 2 1.8 2.5 0.9 6 350 280 0.68
JK57HS56-2108 1.8 56 2.1 1.8 2.5 1 8 350 280 0.68
De in bijlage I vermelde gegevens zijn van toepassing. 1.8 56 2.8 0.9 2.5 1.2 4 350 280 0.68
JK57HS64-2804 1.8 64 2.8 0.8 2.3 1 4 400 300 0.75
JK57HS76-2804 1.8 76 2.8 1.1 3.6 1.89 4 600 440 1.1
JK57HS76-3006 1.8 76 3 1 1.6 1.35 6 600 440 1.1
JK57HS76-3008 1.8 76 3 1 1.8 1.5 8 600 440 1.1
JK57HS82-3004 1.8 82 3 1.2 4 2.1 4 1000 600 1.2
JK57HS82-4008 1.8 82 4 0.8 1.8 2 8 1000 600 1.2
JK57HS82-4204 1.8 82 4.2 0.7 2.5 2.2 4 1000 600 1.2
JK57HS100-4204 1.8 100 4.2 0.75 3 3 4 1100 700 1.3
JK57HS112-3004 1.8 112 3 1.6 7.5 3 4 1200 800 1.4
JK57HS112-4204 1.8 112 4.2 0.9 3.8 3.1 4 1200 800 1.4

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 16Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 17Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 18

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 19

Nema 24Parameters van de stappenmotor:

Model nr. Bedradingsdiagram Motorlengte Stroom Resistentie Inductievermogen Houdend koppel # van Leads Verminderend koppel Inertie van rotor De massa
(L) mm Een Ω mH N.m. - Nee, dat is niet waar. g.cm g.cm2 Kilo's
JK60HS56-2008 Unipolair 56 2 1.8 3 1.17 8 700 300 0.77
Parallel 2.8 0.9 3.6 1.65
Tandem 1.4 3.6 14.4 1.65
JK60HS67-2008 Unipolair 67 2 2.4 4.6 1.5 8 900 570 1.2
Parallel 2.8 1.2 4.6 2.1
Tandem 1.4 4.8 18.4 2.1
JK60HS88-2008 Unipolair 88 2 3 6.8 2.2 8 1000 840 1.4
Parallel 2.8 1.5 6.8 3.1
Tandem 1.4 6 27.2 3.1
JK60HS100-2008 Unipolair 100 2 3.2 6.4 2.8 8 1100 980 1.7
Parallel 2.8 1.6 6.4 4
Tandem 1.4 6.4 25.6 4
JK60HS111-2008 Unipolair 111 2 4.4 8.3 3.2 8 1200 1120 1.9
Parallel 2.8 2.2 8.3 4.5
Tandem 1.4 8.8 33.2 4.5

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 16Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 17Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 18

Nema 34Parameters van de stappenmotor:

Model nr. Staphoek Motorlengte Stroom Resistentie Inductievermogen Houdend koppel # van Leads Verminderend koppel Inertie van rotor De massa
(°) (L) mm Een Ω mH N.m. - Nee, dat is niet waar. Kg.cm g.cm2 Kilo's
JK86HS68-5904 1.8 67 5.9 0.28 1.7 3.4 4 0.8 1000 1.7
JK86HS68-2808 1.8 67 2.8 1.4 3.9 3.4 8 0.8 1000 1.7
JK86HS78-5504 1.8 78 5.5 0.46 4 4.6 4 1.2 1400 2.3
JK86HS78-4208 1.8 78 4.2 0.75 3.4 4.6 8 1.2 1400 2.3
JK86HS97-4504 1.8 97 4.5 0.66 3 5.8 4 1.7 2100 3
JK86HS97-4008 1.8 97 4 0.98 4.1 4.7 8 1.7 2100 3
JK86HS100-6004 1.8 100 6 0.36 2.8 7 4 1.9 2200 3.1
JK86HS115-6004 1.8 115 6 0.6 6.5 8.7 4 2.4 2700 3.8
JK86HS115-4208 1.8 115 4.2 0.9 6 8.7 8 2.4 2700 3.8
JK86HS126-6004 1.8 126 6 0.58 6.5 6.3 4 2.9 3200 4.5
JK86HS155-6004 1.8 155 6 0.68 9 13 4 3.6 4000 5.4
JK86HS155-4208 1.8 155 4.2 1.25 8 12.2 8 3.6 4000 5.4

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 16Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 17Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 18

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 26



Nema 42Parameters van de stappenmotor:

Model Staphoek Motorlengte Stroom Resistentie Inductievermogen Houdend koppel # van Leads Verminderend koppel Inertie van rotor De massa
(°) (L) mm Een Ω mH N.m. - Nee, dat is niet waar. kg.cm g.cm2 Kilo's
JK110HS99-5504 1.8 99 5.5 0.9 12 11.2 4 3 5500 5
JK110HS115-6004 1.8 115 6 0.48 7 12 4 4 7100 6
JK110HS150-6504 1.8 150 6.5 0.8 15 21 4 5.9 10900 8.4
JK110HS165-6004 1.8 165 6 0.9 14 24 4 6.6 12800 9.1
JK110HS201-8004 1.8 201 8 0.67 12 28 4 7.5 16200 11.8



Nema 52Parameters van de stappenmotor:

Model nr. Werkspanning Nominale stroom Resistentie Inductievermogen Houdend koppel Frequentie zonder belasting Startfrequentie De massa Motorlengte
VDC Een Ω mH N.m. - Nee, dat is niet waar. g.cm Kilo's mm
JK130HS173-6004 80~325 6 0.75 12.6 25 25000 2300 13.3 173
JK130HS229-6004 80~325 6 0.83 13.2 30 25000 2300 18 229
JK130HS257-7004 80~325 7 0.73 11.7 40 23000 2200 19 257
JK130HS285-7004 80~325 7 0.66 10 50 23000 2200 22.5 285





stapmotor op maat:

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 27

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 28

Bedrijfsprofiel:

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 29

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 30

Changzhou Jkongmotor Co., Ltd was een high-tech industrie zone in Changzhou, China.weefdrukapparatuur enzovoort.
JKONGMOTOR verwelkomt hartelijk 'OEM' & 'ODM' samenwerkingen en andere bedrijven om een langetermijnsamenwerking met ons op te bouwen.
Ondernemingsgeest van oprechte en goede reputatie, won de erkenning en steun van de brede massa van klanten, tegelijkertijd met de binnenlandse en buitenlandse leveranciers nauwe gemeenschap van belangen,Het bedrijf is in de fase van de fase van de fase van de gunstige ontwikkeling, waardoor een solide basis wordt gelegd voor de strategische doelstelling om alleen echt de duurzame ontwikkeling van het bedrijf te realiseren.


Uitrusting Toon:

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 31

Productie-stroom:

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 32

Verpakking:

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 33

Certificering:

Jkongmotor Lineaire stappenmotor Nema 11 17 23 34 Lineaire elektromotor met duurzame kogelschroefas 34
