Naam: | stepper motor met geïntegreerde codeur | Motortype: | Geïntegreerde Stepper Motor voor 3d Printer |
---|---|---|---|
ModelName: | STM Geïntegreerde Steppers | Nominale spanning: | 36V |
huidig: | 1A | Het houden van Torsie: | 0,48NM |
Lichaamslengte: | 47mm | Schacht: | 5mm |
Gebruik: | Druk, AOI, paneel het plakken, overdrachtmateriaal, enz. in PCB-aanverwante apparatuur; | ||
Hoog licht: | Geïntegreerde Stepper Motoren 1,8 graad,CANopen CiA402 Nema 17 Geïntegreerde Stepper Motor |

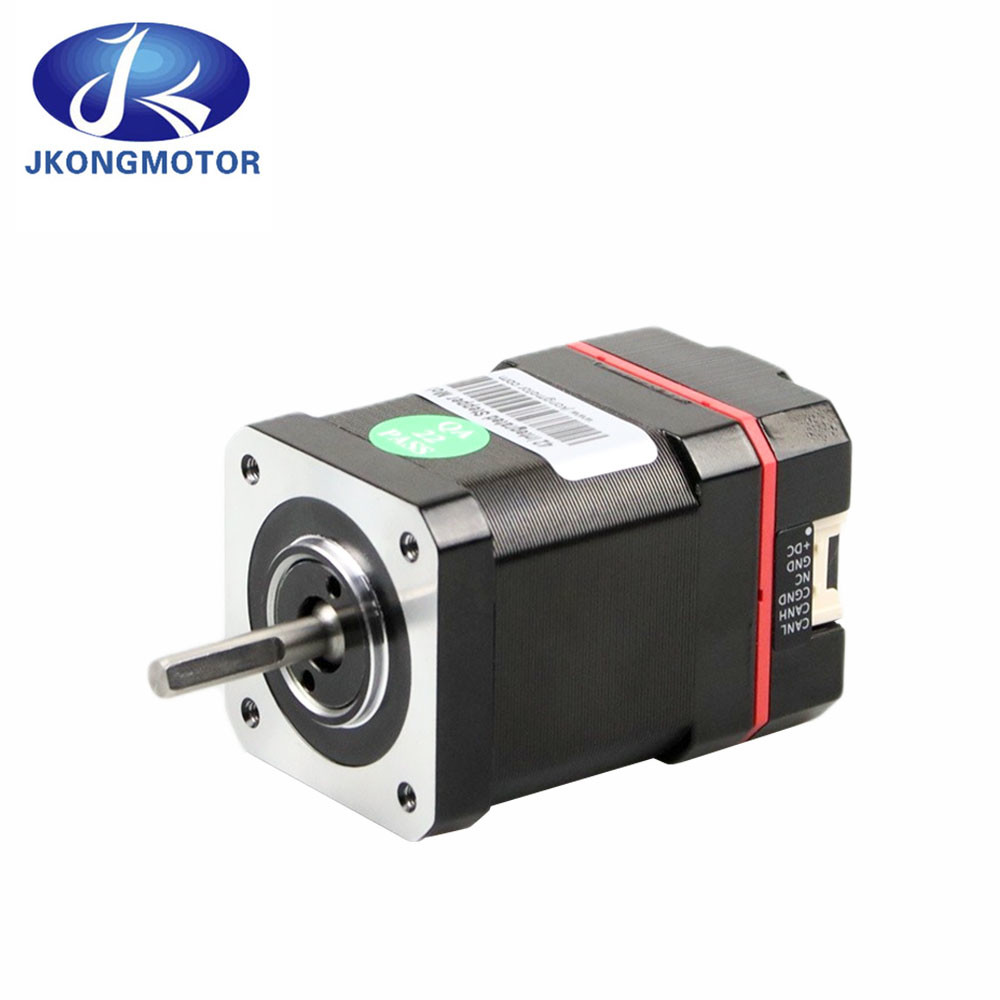

RS485 CANopen 0.48N.M/0.72N.M Nema 17 Geïntegreerde Gesloten Lijnstepper Motor met Bestuurders 47/60mm Steun Standaardcanopen CiA402
Geïntegreerde Stepper Motoren. De geïntegreerde Stepper Motoren smelten stapmotor plus aandrijving en controlecomponenten in één enkel apparaat. Geïntegreerde steppers bieden een ruimtebesparend ontwerp aan dat bedrading vermindert en op kosten over afzonderlijke motor en aandrijvingscomponenten bespaart.
STM is een een aandrijving + motor + controleeenheid, smeltende stapmotor, aandrijving, en controlemechanismetechnologieën in één enkel apparaat, die besparingen op ruimte, bedrading en kosten over conventionele motor en aandrijvingsoplossingen aanbieden. De modellen van „S“ bieden controleopties zoals stap en richting, analoge input, bedieningshendelcontrole, en gastheerbevelen gebruikend aan de Si-Beveltaal (SCL). SCL staat voor controle via periodieke die bevelen toe van een gastheerapparaat worden verzonden zoals een PC of PLC. Dit laat de gebruiker toe om een verscheidenheid van motie, I/O, en taken van de systeemstatus uit te voeren in realtime via een gastheer periodiek apparaat.
1. 42mm Hybride Nema 17 integreerden Stepper de Specificatie van Motorgenaral:
Naam | Stepper motor met geïntegreerde codeur |
Model | Geïntegreerde Stepper Motor voor 3d Printer |
Motortype | STM Geïntegreerde Steppers |
Nominale spanning | 21v ~ 36v |
Het houden van Torsie | 0.48N.m / 0.72N.m |
Staphoek | 1,8 graad |
Huidig | 0.8A ~ 2.0A |
Schacht | 5mm Gesneden Schacht |
Steuncontrole | CANopen CiA402 |
Gebruik | Druk, AOI, paneel het plakken, overdrachtmateriaal, enz. in PCB-aanverwante apparatuur; |
2, Eigenschappen van de geïntegreerde stepper bestuurder van het motorcontrolemechanisme:
1): Een nieuwe generatie van DSP-technologie met 32 bits.
2): Protocol van steun het standaardcanopen CiA402.
3): van de de functie eind, tweerichtingsoutput van de 4 manierinput de functieterminal.
4): Het torsiebederf wordt verminderd, en de snelheid kan 3000rpm bereiken.
5): Ingebouwde alarmoutput voor gemakkelijke controle en controle.
6): Pas intelligent stroom aan, verminder trilling, lawaai en hitte, en verhogingsefficiency door 35%.
7): Voltagewaaier: DC24~36V.
8): 16 regelbare onderverdelingen, het gebrek is 1000pulse/r.
9): Uitstekende hoge snelheid en starheid, perfecte integratie van servo en stepper.
10): Met overvoltage, undervoltage, te sterke intensiteit en andere beschermingsfuncties.
11): Geïntegreerd ontwerp met aandrijvingsmotor. Gemakkelijke installatie, kleine voetafdruk en eenvoudige bedrading.
3, Toepassing van geïntegreerde aandrijvingsstepper motor:
Druk, AOI, paneel het plakken, overdrachtmateriaal, enz. in PCB-aanverwante apparatuur; cameraaanverwante apparatuur zoals camera en vingerafdruk; stevige kristalmachine, draadmachine plakkend, het uitdelen machine, straalsplitser, en de machine van de pakketband in verpakking.
4, Algemene Specificatie van geïntegreerde stap servomotor:
Specificatie | Ism42-c Reeks | |||
Eenheid | Minimum | Typisch | Maximum | |
Outputstroom | A | 0.8~2.0 | - | 2 |
Inputvoltage | Vdc | 24 | 24 | 36 |
Geschatte ingangsstroom | mA | 10 | 10 | 50 |
Geschat inputvoltage | V | - | 24 | 24 |
Impulsfrequentie | kHz | 0 | - | 200 |
Isolatieweerstand | MΩ | 100 | - | - |
5, Techical-Gegevens:
Techicalgegevens | |||
Naam | Eenheid | ISM42-C1 | ISM42-C2 |
fase | Fase | 2 | 2 |
Nominale spanning | V (GELIJKSTROOM) | 21~36 | 24~36 |
Outputstroom | A | 0.8~2.0 | 0.8~2.0 |
Het houden van Torsie | N.m | 0,48 | 0,72 |
Motorlengte | mm | 47 | 60 |
Gewicht | Kg | 0,5 | 0,65 |
Isolatierang | - | B | B |
Werkende Temperatuur | ℃ | 0~55 | 0~55 |
6, Eindbeschrijving:
Eindbeschrijving | |||
Speld | Functie | Nota | Interfaceschema |
PWR | Machtsindicator | Macht op indicator | |
ALM | Alarmindicator | Alarm visserijindicator | |
X0-X3 | 4 ingevoerde terminal | Input-output terminal, signaalvoeding 24V, steun NPN en de bedradingswijzen van PNP twee, de softwarewijziging van de steun eindfunctie | |
XCOM | Gemeenschappelijke input | ||
Y0-Y1 | 2 outputterminal | ||
YCOM | Gemeenschappelijke output | ||
CANH | Communicatie terminal | CANH-communicatie kabel | |
CANL | Communicatie terminal | CANL-communicatie kabel | |
+DC | De positieve terminal van de machtsinput | DC24~36V | |
GND | De negatieve terminal van de machtsinput |
7, Input-output terminal:
Input-output terminal: | ||
Speld | Naam | Functie |
X0 | Inputterminal | Input-output terminal, signaalvoeding 24V, steun NPN en de bedradingswijzen van PNP twee, de softwarewijziging van de steun eindfunctie |
X1 | ||
X2 | ||
X3 | ||
XCOM | Gemeenschappelijke inputterminal | |
Y0 | Outputterminal | De outputterminal, de maximum drijfstroom is 50mA, de softwaremodificatio van de steun eindfunctie |
Y1 | ||
YCOM | Gemeenschappelijke outputterminal |
8, de montages van de ONDERDOMPELINGSschakelaar:
De montages van de ONDERDOMPELINGSschakelaar: | ||
Speld | Teken | Functie |
1 | SW1 | SW1: Eindweerstand |
2 | SW2 | Sw2-5: Adres het plaatsen |
3 | SW3 | |
4 | SW4 | |
5 | SW5 |
9, Machtshaven die plaatsen:
Machtshaven die plaatsen: | ||
Speld | Naam | Functie |
CANL | Communicatie haven | De communicatielijn van CANL CANH |
CANH | ||
CGND | Communicatie adres | KAN communicatielijn |
NC | ||
GND | Machtshaven | Gelijkstroom: 24V~ 36V |
+DC |
10, Alarmversie:
Alarmversie: | |||
Foutcode | Fouteninformatie | ALM-waarschuwingslicht | Het terugstellen |
Err1: (0x01) | Te sterke intensiteit of phase-to-phase kortsluiting | Macht-versla het terugstellen | |
Err2: (0x02) | Het voedingvoltage is te hoog | Slot/het Autoterugstellen | |
Err3: (0x03) | Het voedingvoltage is te laag | Slot/het Autoterugstellen | |
Err5: (0x05) | Uit torlance | Macht-versla het terugstellen |
11, Gebruiksmilieu:
Gebruiksmilieu: | ||
Het koelen methode | Heatsink het koelen | |
Gebruiksmilieu: | Gebruiksmilieu | Blijf zo ver mogelijk van ander het verwarmen materiaal weg, vermijd stof, oliemist, corrosief gas, sterke trillingsplaatsen, belemmer brandbaar gas en geleidend stof |
Temperatuur | 0℃ ~ 50℃ | |
Vochtigheid | 40 ~ 90% relatieve vochtigheid (geen condensatie) | |
Schok | 10 ~ 55Hz/0.15mm | |
Opslagtemperatuur | -20℃ ~ +80℃ |
12, Productdimensies: (Unit=mm)
13, Aangepast Ontwerp:
Als deze motor niet met uw verzoek aanpast. Gelieve te voelen vrij om met ons te contacteren, kunnen wij aangepaste schacht/het winden/het opzetten flens/kabel/schakelaar/Codeur/Rem/Versnellingsbak en anderen maken. Wij zullen de werken met u en uw team zij aan zij een motor ontwerpen die de nauwkeurige behoeften van uw toepassing zal passen. Al Techniek en de Steun worden binnenshuis gedaan.
