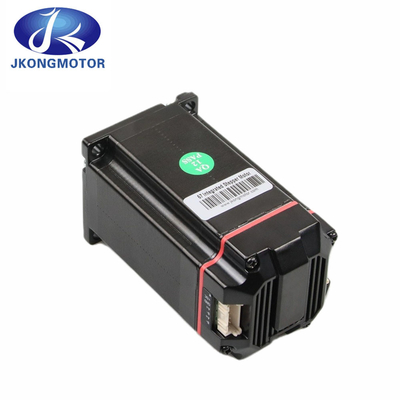

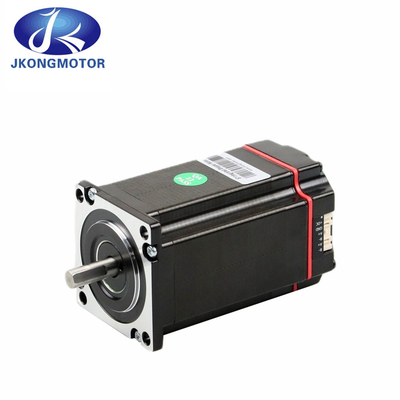

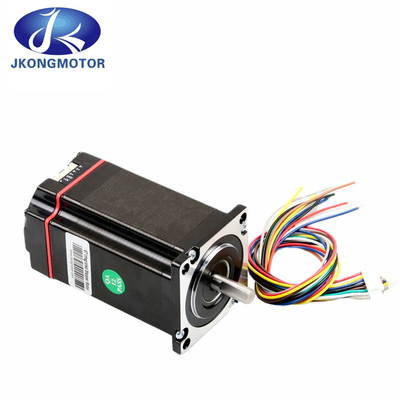

RS485 CANopen 1.2N.M/2.2N.M/3N.M Nema 23 Geïntegreerde Gesloten Lijnstepper Motor met Bestuurder 56/80mm CANopen CiA402

RS485 CANopen 1.2N.M/2.2N.M/3N.M Nema 23 Geïntegreerde Gesloten Lijnstepper Motor met Bestuurder 56/80mm CANopen CiA402

STM smolt van de stapmotor en aandrijving technologieën in één enkel apparaat, die besparingen op ruimte, bedrading en kosten over conventionele motor en aandrijvingsoplossingen aanbieden. Met het controlemechanisme, heeft STM meer controleopties, en boxopsporing en van de boxpreventie functies.

Is de Geïntegreerde Motor van ISM57 van JKONGMOTOR Reeks rendabele, hoge prestaties, motor met de ingebouwde aandrijving. Het is gebaseerd op geavanceerde digitale huidige controletechnologie, en kenmerkt hoge torsie, trilling met geringe geluidssterkte, en lage. De operationele parameters zijn verkiesbare schakelaar.

ISM van JKONGMOTOR zijn de Reeks Geïntegreerde Stepper Motoren compacte veelzijdige Geïntegreerde stepper motoren die bijna aan om het even welke behoefte aan een compact stepper motorsysteem voldoen. De krachtwaaier is van 0,2 aan 25Nm in flensgrootte NEMA 17 (43mm) aan NEMA 43 (110mm). Het basisidee in de ISM motoren is de installatiekosten te minimaliseren maar ook een component te maken die tegen elektrolawaai veel beter beschermd is dat een typisch probleem kan zijn wanneer het gebruiken van lange kabels tussen controlemechanisme en motor. De stepper motor, de zaalsensor of de codeur en de elektronika worden speciaal ontwikkeld door JKONGMOTOR zodat zij samen een gesloten eenheid vormen waar de het machtsbestuurder en controlemechanisme binnen de motor in een gesloten sectie worden opgezet.

1. 57mm Hybride Nema 23 integreerden Stepper de Specificatie van Motorgenaral:

2, Eigenschappen van de geïntegreerde stepper bestuurder van het motorcontrolemechanisme:

1): Een nieuwe generatie van DSP-technologie met 32 bits.

2): Steun standaardprotocol modbus-RTU.

3): van de de functie eind, tweerichtingsoutput van de 4 manierinput de functieterminal.

4): Het torsiebederf wordt verminderd, en de snelheid kan 3000rpm bereiken.

5): Ingebouwde alarmoutput voor gemakkelijke controle en controle.

6): Pas intelligent stroom aan, verminder trilling, lawaai en hitte, en verhogingsefficiency door 35%.

7): Voltagewaaier: DC24~50V.

8): 16 regelbare onderverdelingen, het gebrek is 1000pulse/r.

9): Uitstekende hoge snelheid en starheid, perfecte integratie van servo en stepper.

10): Met overvoltage, undervoltage, te sterke intensiteit en andere beschermingsfuncties.

11): Geïntegreerd ontwerp met aandrijvingsmotor. Gemakkelijke installatie, kleine voetafdruk en eenvoudige bedrading.

3, Toepassing van geïntegreerde aandrijvingsstepper motor:

Druk, AOI, paneel het plakken, overdrachtmateriaal, enz. in PCB-aanverwante apparatuur; cameraaanverwante apparatuur zoals camera en vingerafdruk; stevige kristalmachine, draadmachine plakkend, het uitdelen machine, straalsplitser, en de machine van de pakketband in verpakking.

4, Algemene Specificatie van nema 23 integreerden stepper motor:

5, Techical-Gegevens:

6, Eindbeschrijving:

Eindbeschrijving
Speld	Functie	Nota	Interfaceschema
PWR	Machtsindicator	Macht op indicator
ALM	Alarmindicator	Alarm visserijindicator
X0-X3	4 ingevoerde terminal	Input-output terminal, signaalvoeding 24V, steun NPN en de bedradingswijzen van PNP twee, de softwarewijziging van de steun eindfunctie
XCOM	Gemeenschappelijke input
Y0-Y1	2 outputterminal
YCOM	Gemeenschappelijke output
B	RS485 communicatie interface 1	2 reeksen van RS485-communicatie die interface, worden gebruikt voor binnen en uit verbinding, standaardbaudrate is 115200, is de gegevensindeling: gegevens met 8 bits, geen controlegetal, 1 eindebeetje.
A+
B	RS485 communicatie interface 2
A+
+DC	De positieve terminal van de machtsinput	DC24~50V
GND	De negatieve terminal van de machtsinput

7, Input-output terminal:

8, de montages van de ONDERDOMPELINGSschakelaar:

9, Machtshaven die plaatsen:

10, Alarmversie:

Alarmversie:
Foutcode	Fouteninformatie	ALM-waarschuwingslicht	Het terugstellen
Err1: (0x01)	Te sterke intensiteit of phase-to-phase kortsluiting		Macht-versla het terugstellen
Err2: (0x02)	Het voedingvoltage is te hoog		Slot/het Autoterugstellen
Err3: (0x03)	Het voedingvoltage is te laag		Slot/het Autoterugstellen
Err5: (0x05)	Uit torlance		Macht-versla het terugstellen

11, Gebruiksmilieu:

12, Productdimensies: (Unit=mm)

13, Aangepast Ontwerp:

Als deze motor niet met uw verzoek aanpast. Gelieve te voelen vrij om met ons te contacteren, kunnen wij aangepaste schacht/het winden/het opzetten flens/kabel/schakelaar/Codeur/Rem/Versnellingsbak en anderen maken. Wij zullen de werken met u en uw team zij aan zij een motor ontwerpen die de nauwkeurige behoeften van uw toepassing zal passen. Al Techniek en de Steun worden binnenshuis gedaan.

14, Aangepaste Schachttypes:
