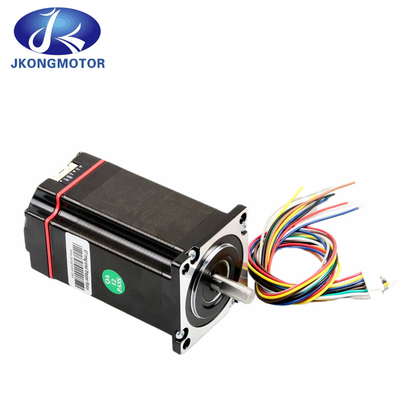

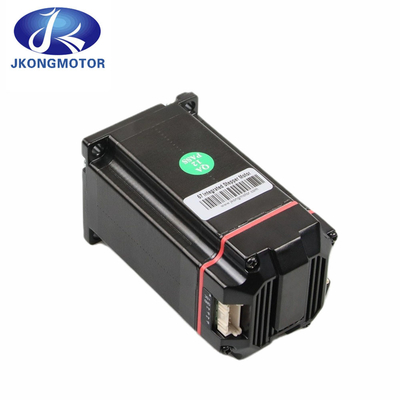

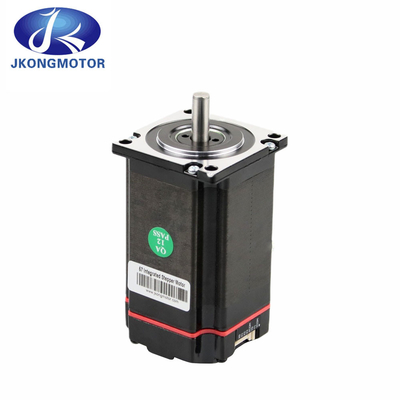

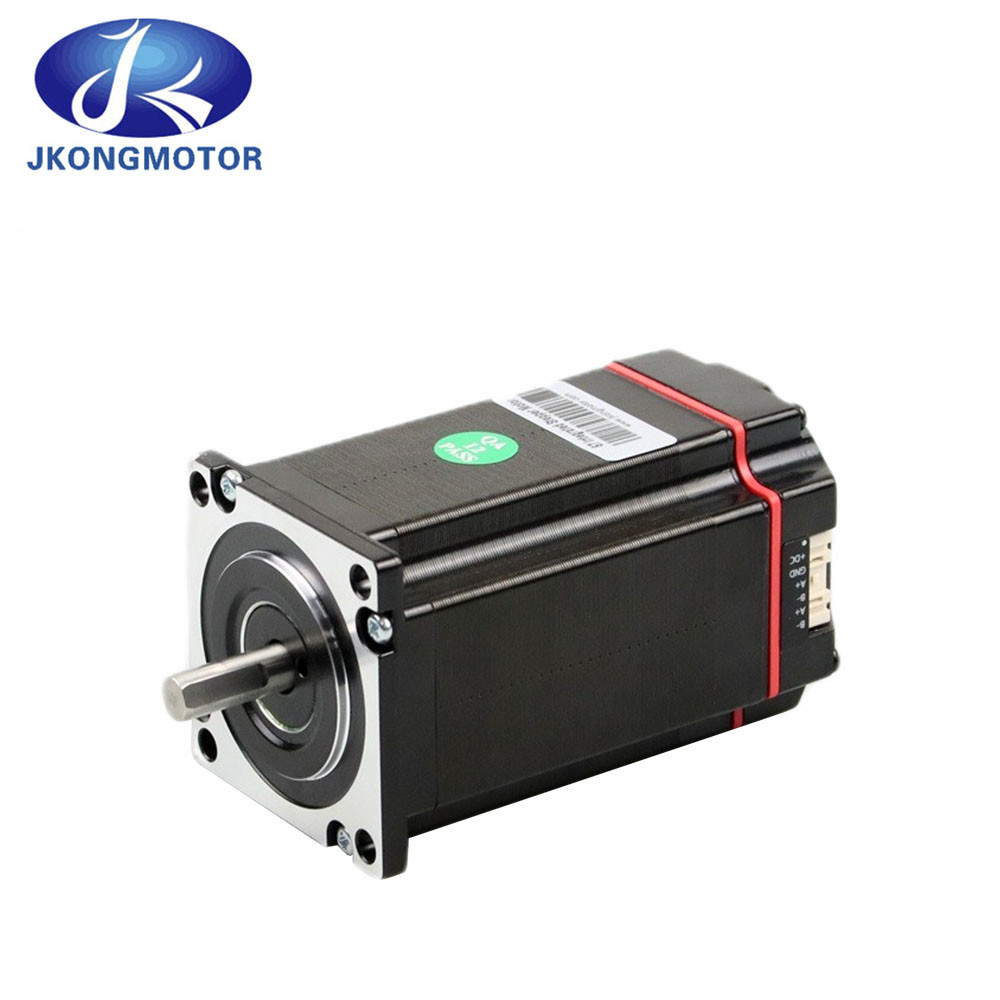

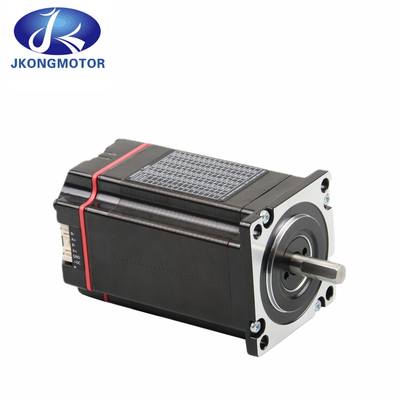

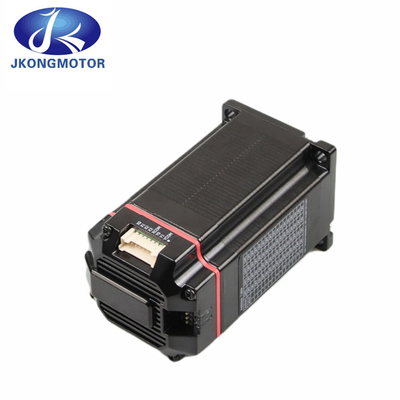

RS485 of CANopen 1.2N.M Nema 23 Geïntegreerde Stepper Motor met Codeurbestuurder 56 CANopen CiA402 of MODBUS

RS485 of CANopen 1.2N.M Nema 23 Geïntegreerde Stepper Motor met Codeurbestuurder 56 CANopen CiA402 of MODBUS

De Geïntegreerde Stepper Motor is een zeer economisch systeem van de motiecontrole wegens zijn ingebouwde van de microstepcontrolemechanisme en bestuurder elektronika die in de assemblage geïntegreerd is. De Geïntegreerde Stepper Motorreeks neemt het giswerk uit stepper motor en bestuurdersverenigbaarheid. De reeks van ISM42 en ISM57-is uitstekend voor eenvoudige motietoepassingen. De bipolaire microstepbestuurder kenmerkt resoluties van 200-1600 stappen/revolutie, en kenmerkt over--temperatuur en kort:sluitensluitingsbepalingen. De geïntegreerde Stepper Motoren, de bestuurders en de controlemechanismen zijn beschikbaar in NEMA-grootte 17 en 23, met torsieclassificaties bij 31 tot 425 onsduim. De hoge torsiestepper motoren worden gebruikt in de Geïntegreerde Stepper aanbieding van de Motorreeks de hoek van de 1,8 graadstap met stapellengten van 1/2, 1, 2, of 3, voorziend een brede waaier van starttorsie en intertia. Als u nodig wijzigingen hebt op uw stepper motorwinding worden gedaan, zijn de schachtwijzigingen en de codeuroptellers beschikbaar voor ver toezicht op positie die.

De geïntegreerde Stepper Motoren omvatten de ingebouwde elektronika van de microstepbestuurder, die de behoefte aan motor bedrading en aansluiting elimineren. De 23MDSI-reeks bevat ook een eenvoudig indexeerder/een controlemechanisme met RS485-mededelingen. Het is beschikbaar in vier stapelslengten, leverend bij 76 tot 425 onsduim torsie. De bipolaire microstepbestuurder kenmerkt resoluties van 200-1600 stappen/revolutie, die vlotte roterende verrichting verstrekken. De ISM42 en ISM57 Geïntegreerde Stepper Motor zijn beschikbaar in of een enig-schachtversie of een dubbel-schachtversie met facultatieve codeur.

1. 57mm Hybride Nema 23 integreerden Stepper de Specificatie van Motorgenaral:

2, Eigenschappen van de geïntegreerde stepper bestuurder van het motorcontrolemechanisme:

1): Een nieuwe generatie van DSP-technologie met 32 bits.

2): Steun standaardprotocol modbus-RTU.

3): van de de functie eind, tweerichtingsoutput van de 4 manierinput de functieterminal.

4): Het torsiebederf wordt verminderd, en de snelheid kan 3000rpm bereiken.

5): Ingebouwde alarmoutput voor gemakkelijke controle en controle.

6): Pas intelligent stroom aan, verminder trilling, lawaai en hitte, en verhogingsefficiency door 35%.

7): Voltagewaaier: DC24~50V.

8): 16 regelbare onderverdelingen, het gebrek is 1000pulse/r.

9): Uitstekende hoge snelheid en starheid, perfecte integratie van servo en stepper.

10): Met overvoltage, undervoltage, te sterke intensiteit en andere beschermingsfuncties.

11): Geïntegreerd ontwerp met aandrijvingsmotor. Gemakkelijke installatie, kleine voetafdruk en eenvoudige bedrading.

3, Toepassing van geïntegreerde aandrijvingsstepper motor:

Druk, AOI, paneel het plakken, overdrachtmateriaal, enz. in PCB-aanverwante apparatuur; cameraaanverwante apparatuur zoals camera en vingerafdruk; stevige kristalmachine, draadmachine plakkend, het uitdelen machine, straalsplitser, en de machine van de pakketband in verpakking.

4, Algemene Specificatie van nema 23 integreerden stepper motor:

5, Techical-Gegevens:

6, Eindbeschrijving:

Eindbeschrijving
Speld	Functie	Nota	Interfaceschema
PWR	Machtsindicator	Macht op indicator
ALM	Alarmindicator	Alarm visserijindicator
X0-X3	4 ingevoerde terminal	Input-output terminal, signaalvoeding 24V, steun NPN en de bedradingswijzen van PNP twee, de softwarewijziging van de steun eindfunctie
XCOM	Gemeenschappelijke input
Y0-Y1	2 outputterminal
YCOM	Gemeenschappelijke output
B	RS485 communicatie interface 1	2 reeksen van RS485-communicatie die interface, worden gebruikt voor binnen en uit verbinding, standaardbaudrate is 115200, is de gegevensindeling: gegevens met 8 bits, geen controlegetal, 1 eindebeetje.
A+
B	RS485 communicatie interface 2
A+
+DC	De positieve terminal van de machtsinput	DC24~50V
GND	De negatieve terminal van de machtsinput

7, Input-output terminal:

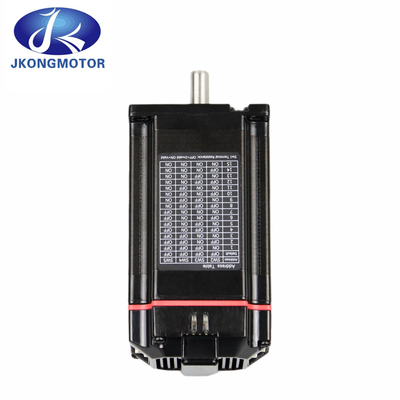

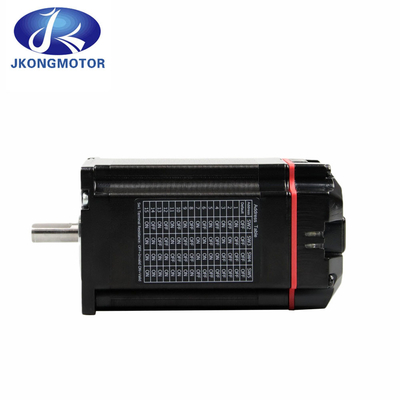

8, de montages van de ONDERDOMPELINGSschakelaar:

9, Machtshaven die plaatsen:

10, Alarmversie:

Alarmversie:
Foutcode	Fouteninformatie	ALM-waarschuwingslicht	Het terugstellen
Err1: (0x01)	Te sterke intensiteit of phase-to-phase kortsluiting		Macht-versla het terugstellen
Err2: (0x02)	Het voedingvoltage is te hoog		Slot/het Autoterugstellen
Err3: (0x03)	Het voedingvoltage is te laag		Slot/het Autoterugstellen
Err5: (0x05)	Uit torlance		Macht-versla het terugstellen

11, Gebruiksmilieu:

12, Productdimensies: (Unit=mm)

13, Aangepast Ontwerp:

Als deze motor niet met uw verzoek aanpast. Gelieve te voelen vrij om met ons te contacteren, kunnen wij aangepaste schacht/het winden/het opzetten flens/kabel/schakelaar/Codeur/Rem/Versnellingsbak en anderen maken. Wij zullen de werken met u en uw team zij aan zij een motor ontwerpen die de nauwkeurige behoeften van uw toepassing zal passen. Al Techniek en de Steun worden binnenshuis gedaan.

14, Aangepaste Schachttypes:
