Warm te koop 0,9 graden 36 mm stappenmotor JK36HM21-0404-01 voor automatische machines

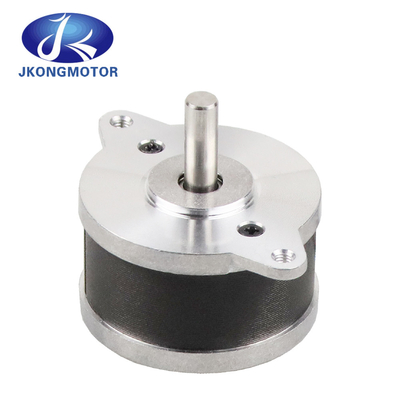

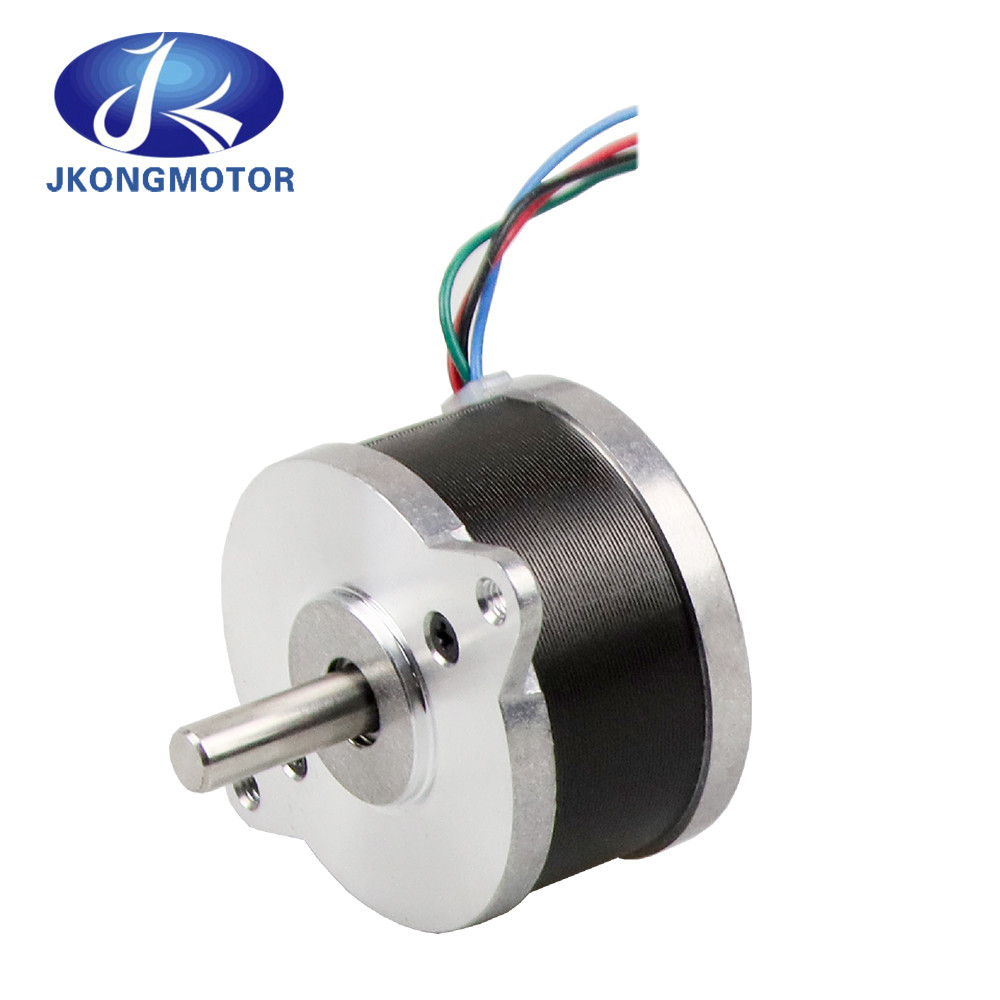

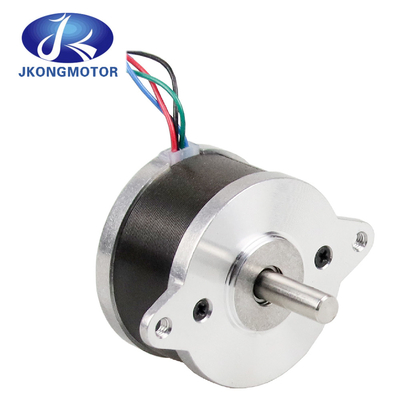

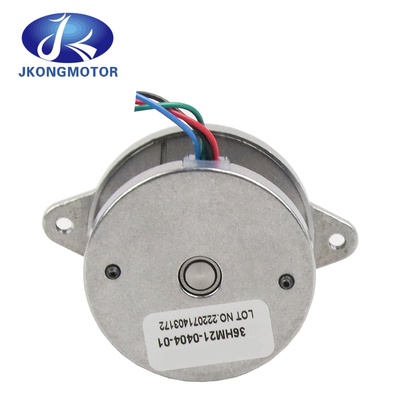

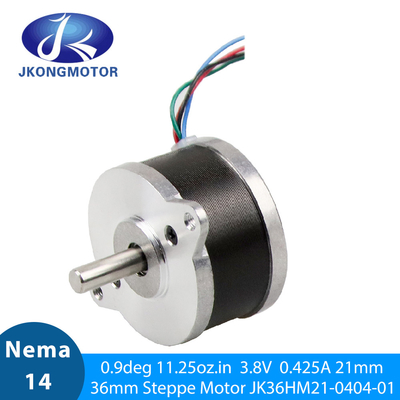

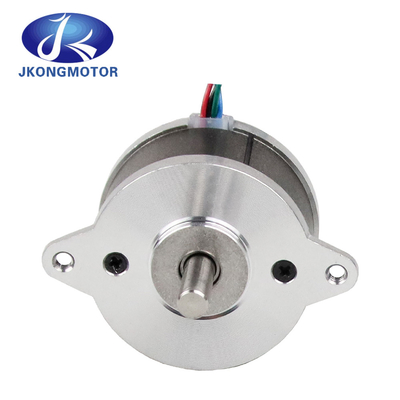

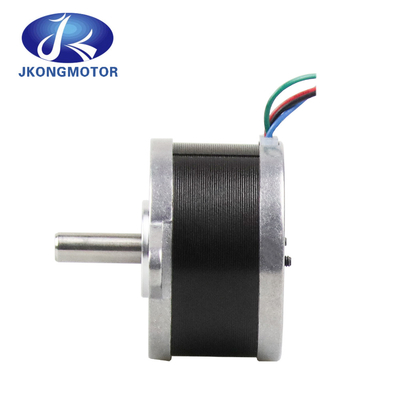

0.9 graden 36 mm stappenmotor JK36HM21-0404-01


1.Algemene specificatie:

• Staphoek: 1,8°
• Steepshoek nauwkeurigheid: ± 5% ((volledige stap, geen belasting)
• Verzetnauwkeurigheid: ±10%
• Inductabiliteitsnauwkeurigheid: ±20%
• Temperatuur stijging: 80°Cmax
• Omgevingstemperatuur: -20°C~+50°C
• Isolatieweerstand: 100 MΩ min. ,500VDC
• Dielectrische sterkte: 500 VAC gedurende 1 minuut
• Schacht Radial Play: 0,02 Max. (450g-belasting)
• Achsspel: 0,08 Max. (450 g-belasting)
• Max. radiële kracht: 28 N (20 mm van de flens)
• Max. askracht: 10N

2. NEMA14 36MMStapmotorElektrische specificatie:


3.High Rpm stapmotorAfmetingen: (eenheid = mm)

Voordelen

• Geringe kosten voor controle bereikt
• Hoog koppel bij opstarten en lage toerental
• Robuustheid
• Eenvoud van de constructie
• Kan werken in een open schakelsysteem
• Onderhoudsarme
• Minder kans op stilstand of glijden
• Werkt in elke omgeving
• Kan op grote schaal worden gebruikt in de robotica.
• Hoge betrouwbaarheid
• De rotatiehoek van de motor is evenredig met de ingangsimpuls.
• De motor heeft volledig koppel bij stilstand (als de wikkels worden aangedreven)
• Precieze positionering en herhaalbaarheid van de beweging, aangezien goede stappenmotoren een nauwkeurigheid van 3~5% van een stap hebben en deze fout niet cumulatief is van de ene stap naar de volgende.
• Uitstekende reactie op starten/stoppen/terugtrekken.
• De motor is zeer betrouwbaar, omdat er geen contactborstels in de motor zijn.
• De reactie van de motor op digitale ingangspulsen zorgt voor open-loopcontrole, waardoor de motor eenvoudiger en goedkoper te bedienen is.
• Het is mogelijk om een zeer lage snelheid synchrone rotatie te bereiken met een belasting die rechtstreeks aan de as is gekoppeld.
• Een breed scala aan rotatiesnelheden kan worden gerealiseerd omdat de snelheid evenredig is met de frequentie van de ingangspulsen.

Toepassingen

Computergestuurde stappenmotoren zijn een soort bewegingsbesturingssysteem.Deze systemen worden doorgaans digitaal aangestuurd als onderdeel van een open loopsysteem voor gebruik in opslag- of positioneringstoepassingen..

Op het gebied van lasers en optica worden ze vaak gebruikt in nauwkeurige positioneringsapparatuur zoals lineaire actuatoren, lineaire fasen, rotatiestappen, goniometers en spiegelmontages.Andere toepassingen zijn in verpakkingsmachines, en de plaatsing van kleppiloten voor vloeistofregelsystemen.

Commercieel worden stappenmotoren gebruikt in disketten, flatscanners, computerprinters, plotters, speelautomaten, beeldscanners, compact disc drives, intelligente verlichting, cameraobjectieven,CNC-machines, meer recent, in 3D-printers.
