Plaats van herkomst: | Jiangsu, China (Vasteland) |
Merknaam: | Jkongmotor |
Certificering: | CE, ROHS,ISO9001 |
Modelnummer: | JK 80BLS |
Min. bestelaantal: | 3-10PCS |
---|---|
Prijs: | US$19~US$48 |
Verpakking Details: | met de uitvoerkarton. grote hoeveelheid met pallet |
Levertijd: | Voor steekproeven, 7-15 dagen/voor partij, 15-25days |
Betalingscondities: | Paypal T/T, Western Union, L/C |
Levering vermogen: | 100000pcs/month |
Schacht: | Kies uit | Polen: | 8 |
---|---|---|---|
nominale spanning: | 48V | Geschatte Snelheid: | 3000RPM |
Geschatte macht: | 110W - 440W | Geschatte torsie: | 0.35N.m - 1.4N.m |
Geschatte Stroom: | 3A - 10.5A | Motorlengte: | 78mm - 138mm |

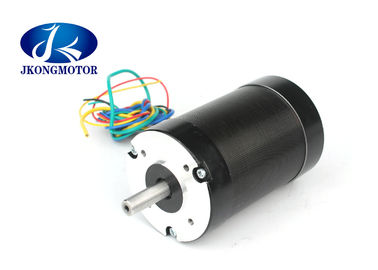

80mm Ronde Brushless Gelijkstroom Motor 48V 310V 3000RPM met de Elektrohoek van 120Degree
1. Beschrijving van brushless elektrische motor van gelijkstroom:
Nominale spanning: 48V - 310V
Geschatte Snelheid: 1000RPM - 4000RPM
2. Genaralspecificatie van 80mm ronde brushless gelijkstroom motor
Punt | Specificatie |
Windend type | Ster |
Zaaleffect hoek | 120 graad elektrohoek |
Uit in werking gestelde schacht | 0.025mm |
Radiaal spel | 0.02mm@450g |
Beëindigenspel | 0.08mm@450g |
Max.radial kracht | 115N @20mm vormen de flens |
Max.axial kracht | 45N |
Isolatieklasse | Klasse B |
Diëlektrische sterkte | 500VDC één minuut |
Isolatieweerstand | 100MΩ min., 500VDC |
3. Elektrospecificatie van 80mm brushless gelijkstroom elektrische motor:
Model | |||||
Specificatie | Eenheid | JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 |
Aantal Fase | Fase | 3 | |||
Aantal Polen | Polen | 8 | |||
Nominale spanning | VDC | 48 | |||
Geschatte Snelheid | T/min | 3000 | |||
Geschatte Torsie | N.m | 0,35 | 0,7 | 1.05 | 1.4 |
Geschatte Stroom | Ampèren | 3 | 5.5 | 8 | 10.5 |
Geschatte Macht | W | 110 | 220 | 330 | 440 |
Piektorsie | N.m | 1.05 | 2.1 | 3.15 | 4.2 |
Piekstroom | Ampèren | 9 | 16.5 | 24 | 31.5 |
Achtere.m.f | V/Krpm | 13.5 | 13.3 | 13.1 | 13 |
Torsieconstante | N.m/A | 0,13 | 0,127 | 0,126 | 0,124 |
Rotorinertie | g.c㎡ | 210 | 420 | 630 | 840 |
Lichaamslengte | mm | 78 | 98 | 118 | 138 |
Gewicht | Kg | 1.4 | 2 | 2.6 | 3.2 |
Sensor | Honeywell | ||||
Isolatieklasse | B | ||||
Graad van Bescherming | IP30 | ||||
Opslagtemperatuur | -25~+70℃ | ||||
Werkende Temperatuur | -15~+50℃ | ||||
Het werk Vochtigheid | 85% of onder 85%-relatieve vochtigheid (niet het condenseren) | ||||
Werkomgeving | openlucht (geen direct zonlicht), Niet corrosief Gas, Onontvlambaar gas, Geen oliemist, Geen stof |
||||
Hoogte | 1000m of onder 1000m |
Passende BLDC-motorbestuurder: JKBLD300 JKBLD750
4. Afmetingen van 80mm ronde bldc MOTOR: (Unit=mm)
5.Advantages van BLDC-Motoren
Een BLDC-motor met drie rollen op de stator zal zes elektrodraden (twee aan elke rol) zich uitbreidt van deze rollen hebben. In de meeste implementaties intern zullen drie van deze draden, aan drie worden verbonden blijvend draden zich uitbreidt van het motorlichaam (in tegenstelling tot de twee draden die zich van de geborstelde vroeger beschreven motor uitbreiden). De bedrading in het BLDC-motorgeval is ingewikkelder dan eenvoudig aansluitend de positieve en negatieve terminals van de machtscel; wij zullen dichter bekijken hoe deze motoren in de tweede zitting van deze reeks werken. Hieronder, besluiten wij door de voordelen van te bekijken door BLDC motoren.
Één groot voordeel is efficiency, aangezien deze motoren onophoudelijk bij maximum rotatiekracht (torsie) kunnen controleren. Geborstelde motoren, in tegenstelling, bereikmaximumkoppel op slechts bepaalde punten in de omwenteling. Voor een geborstelde motor om dezelfde torsie te leveren zoals een brushless model, het grotere magneten zou moeten gebruiken. Vandaar dat zelfs kunnen de kleine BLDC-motoren aanzienlijke macht leveren.
Tweede groot op voordeel betrekking hebbend met eerste-is controleerbaarheid. BLDC-de motoren kunnen worden gecontroleerd, koppelt het gebruiken mechanismen, precies aan levering terug de gewenste torsie en de omwentelingssnelheid. De precisiecontrole vermindert op zijn beurt energieverbruik en de hittegeneratie, en-in gevallen waar de motoren aangedreven batterij zijn - — verlengt de levensduur batterij.
BLDC-de motoren bieden ook hoge duurzaamheid en lage elektrische lawaaigeneratie aan, dankzij het gebrek aan borstels. Met geborstelde motoren, verslijten de borstels en de commutator als resultaat van ononderbroken bewegend contact, en ook opbrengsvonken waar contact wordt opgenomen. Het elektrolawaai, in het bijzonder, is het resultaat van de sterke vonken die om bij de gebieden neigen voor te komen waar de borstels over de hiaten in de commutator overgaan. Vandaar dat BLDC-worden de motoren vaak beschouwd in toepassingen als verkieslijk waar het belangrijk is om elektrolawaai te vermijden.
6. Toepassingen van brushless gelijkstroom-motor:
Onze producten worden wijd binnen gebruikt
