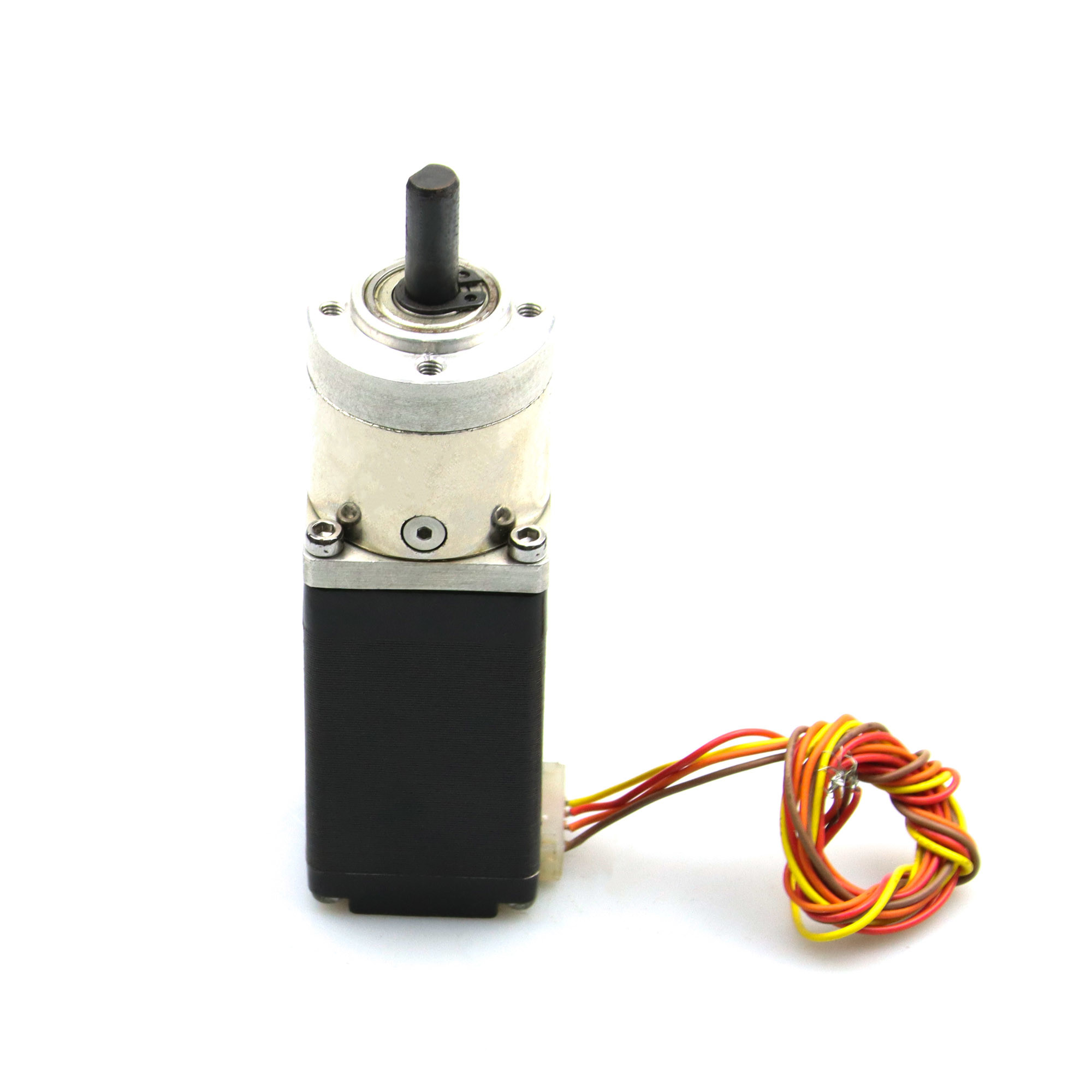

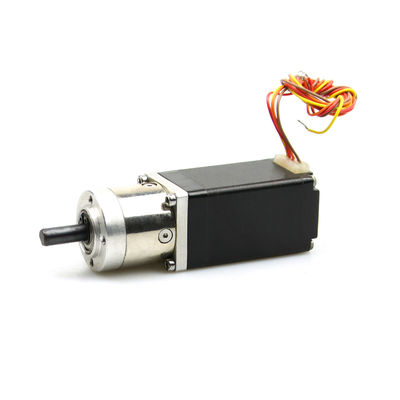

Nema11 28HSP 1200g.Cm Miniatuurstepper van de Holdingstorsie Motor met Versnellingsbak

Nema11 mini aangepaste 28HSP 1200g.cm dat torsie met planetarische versnellingsbakstepper motor houdt

Stepper de motoren zijn gekend voor hun nauwkeurige het plaatsen mogelijkheden en hoge torsielevering bij lage snelheden, maar zij vereisen het zorgvuldige rangschikken om de motorgelijken te verzekeren de lading en toepassingsparameters, om de mogelijkheid te minimaliseren van het verloren stappen of motor blokkeren. Het toevoegen van een versnellingsbak aan een stepper motorsysteem kan de prestaties van de motor verbeteren door het verminderen van de lading-aan-motor inertieverhouding, torsie te verhogen tot de lading, en motorschommelingen te verminderen.


1.Genaral specificatie van stepper motoren:

• Staphoek (graden): 1,8 Graad
• Fase: 2
• Type: Hybride
• ModelNumber: NEMA11
• Model: JK28HS51-0674PG5.18
• Het houden van Torsie: 1200g.cm
• Stroom/Fase: 0.67A
• Motorlengte: 51mm
• Diameter van as: 6mm
• Temperatuurstijging: onder 80 ℃
• Omgevingstemperatuur: -20 ℃ ~ + 50 ℃
• Isolatieweerstand: minimum100mω, 500VDC
• Diëlektrische sterkte: 500VAC 1 minuut
• Schacht radiale ontruiming: maximum 0,02 (450 g-lading)
• Schacht asontruiming: 0.08Max. (450 g-lading)
• Maximum radiale kracht: 28N (20mm van flens)
• Maximum askracht: 10N
• grootte: Ongeveer 28x28x51mm


2.Electrical specificatie van Nema11-stepper moror

ModelNo.	Staphoek	Motorlengte	Huidig /Phase	Weerstand /Phase	Inductantie /Phase	Het houden van Torsie	# van Lood	Rotorinertie	Motor Gewicht
	(°)	(L) mm	A	Ω	MH	g.cm	Nr.	g.cm	Kg
JK28HS32-0674PG5.18	1.8	32	0,67	5.6	3.4	600	4	9	0,11
JK28HS45-0674PG51	1.8	45	0,67	6.8	4.9	950	4	12	0,14
JK28HS51-0674PG71	1.8	51	0,67	9.2	7.2	1200	4	18	0,2

3.Drawing van JK28HS51-stapmotor met codeur:


4.Produce materiaal:



5.Production proces:

6.Advantages van hybride Stepper Motor

De motor is eenvoudig in betrouwbare bouw.
Bij de stilstandsvoorwaarde, heeft de motor volledige torsie.
De motoren zijn minder duur.
Zij vereisen weinig onderhoud.
De stepper motor heeft een uitstekende en nauwkeurige beginnende, ophoudende en omkerende reactie.
