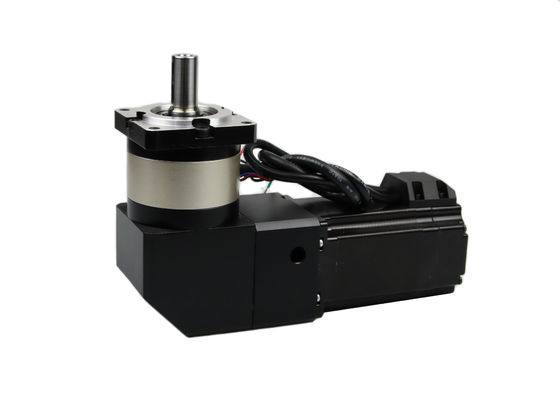

Nema23 18kg. Cm 4.2A paste CNC Stepepr Motor met WPLF60-1:3 aan de Versnellingsbak van de 90 Graadhoek

Nema23 paste 18kg.cm 4.2A CNC stepepr motor met WPLF60-1:3 aan de versnellingsbak van de 90 graadhoek

1.Genaral specificatie van stepper motoren:

• Temperatuurstijging: onder 80 ℃
• Omgevingstemperatuur: -20 ℃ ~ + 50 ℃
• Isolatieweerstand: minimum100mω, 500VDC
• Diëlektrische sterkte: 500VAC 1 minuut
• Schacht radiale ontruiming: maximum 0,02 (450 g-lading)
• Schacht asontruiming: 0.08Max. (450 g-lading)
• Maximum radiale kracht: 28N (20mm van flens)
• Maximum askracht: 10N

• Staphoek (graden): 1,8 Graad
• Fase: 2
• Type: Hybride
• ModelNumber: NEMA23
• Model: JK57HS76-4204BFED-0.35M+WPLF60
• Het houden van Torsie: 18kg.cm;
• Stroom/Fase: 14.2A
• Motorlengte: 76mm
• Codeurlengte: 20mm
• Diameter van schacht: 8mm
• schachtlengte: 21mm
• grootte: Ongeveer 57x57x76mm


2.Electrical specificatie van Nema23-stapmotor:

ModelNo.	Staphoek	Motorlengte	Huidig /Phase	Weerstand /Phase	Inductantie /Phase	Het houden van Torsie	# van Lood	Klinktorsie	转 rotorinertie	Massa
	(°)	(L) mm	A	Ω	MH	N.m	Nr.	g.cm	g.cm	Kg
JK57HS41-1006	1.8	41	1	7.1	8	0,48	6	250	150	0,47
JK57HS41-2008	1.8	41	2	1.4	1.4	0,39	8	250	150	0,47
JK57HS41-2804	1.8	41	2.8	0,7	1.4	0,55	4	250	150	0,47
JK57HS51-1006	1.8	51	1	6.6	8.2	0,72	6	300	230	0,59
JK57HS51-2008	1.8	51	2	1.8	2.7	0,9	8	300	230	0,59
JK57HS51-2804	1.8	51	2.8	0,83	2.2	1.01	4	300	230	0,59
JK57HS56-2006	1.8	56	2	1.8	2.5	0,9	6	350	280	0,68
JK57HS56-2108	1.8	56	2.1	1.8	2.5	1	8	350	280	0,68
JK57HS56-2804	1.8	56	2.8	0,9	2.5	1.2	4	350	280	0,68
JK57HS64-2804	1.8	64	2.8	0,8	2.3	1	4	400	300	0,75
JK57HS76-2804	1.8	76	2.8	1.1	3.6	1.89	4	600	440	1.1
JK57HS76-3006	1.8	76	3	1	1.6	1.35	6	600	440	1.1
JK57HS76-3008	1.8	76	3	1	1.8	1.5	8	600	440	1.1
JK57HS82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.2
JK57HS82-4008	1.8	82	4	0,8	1.8	2	8	1000	600	1.2
JK57HS82-4204	1.8	82	4.2	0,7	2.5	2.2	4	1000	600	1.2
JK57HS100-4204	1.8	100	4.2	0,75	3	3	4	1100	700	1.3
JK57HS112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4
JK57HS112-4204	1.8	112	4.2	0,9	3.8	3.1	4	1200	800	1.4

Wij veroorzaken versnellingsbakverhouding omvatten 1:3,1: 10.

3.Drawing van hybride stepper van JK57HS76 motor met 90 de versnellingsbak van de drgreehoek:


4.Produce materiaal:



5.Production proces:

6.Advantages van hybride 57mm Stepper Motor

De motor is eenvoudig in betrouwbare bouw.
Bij de stilstandsvoorwaarde, heeft de motor volledige torsie.
De motoren zijn minder duur.
Zij vereisen weinig onderhoud.
De stepper motor heeft een uitstekende en nauwkeurige beginnende, ophoudende en omkerende reactie.

   7.Applications van de elektrische motor van Nema23/57mm:

Aangezien de stepper motor gebruikend een inputimpuls digitaal gecontroleerd is, zijn zij geschikt voor gebruik met computergestuurde systemen.
Zij worden gebruikt in numerieke controle van werktuigmachines.
Gebruikt in bandaandrijving, floppy diskaandrijving, printers en elektrische horloges.
De stepper motor gebruikt ook in plotter en robotica.
Het heeft brede toepassing in de textielindustrieën en fabrications van geïntegreerde schakelingen.
De andere die toepassingen van de Stepper Motor zijn in ruimtevaartuigen voor wetenschappelijke exploraties van de planeten enz. worden gelanceerd.
Deze motoren vinden ook een verscheidenheid van commerciële, medische en militaire die toepassingen en ook in de productie van science fictionfilms gebruiken.
Stepper de motoren van microwatts worden gebruikt in de polshorloges.
In de werktuigmachine, wordt de stepper motoren met classificaties van verscheidene tientallen kilowatts gebruikt.
