| Plaats van herkomst: | Jiangsu, China (Vasteland) |
| Merknaam: | Jkongmotor |
| Certificering: | CE, ROHS,ISO9001,REACH |
| Modelnummer: | JK86BLS71-24 |
| Min. bestelaantal: | 10pcs |
|---|---|
| Prijs: | US$58-$88.00 |
| Verpakking Details: | met de uitvoerkarton. grote hoeveelheid met pallet |
| Levertijd: | Voor steekproeven, 7-15 dagen/voor partij, 15-25days |
| Betalingscondities: | Paypal T/T, Western Union, L/C |
| Levering vermogen: | 100000pcs/month |
| naam: | Bldcmotoren met RS485-de raad van de Controlemechanismebestuurder | Het houden van Torsie: | 0.7N.m |
|---|---|---|---|
| Lichaamslengte: | 84.5mm | Aantal Fase: | 3PHASE |
| Aantal Polen: | 8 | Nominale spanning: | 220V |
| Geschatte Snelheid: | 3000rpm | Geschatte Macht: | 400W |
| Passende bestuurder: | bestuurdersraad met RS485 | Huidig: | 6.3A |
| Hoog licht: | de Motoren van 400w Bldc,RS485 controlemechanisme Bldc Motors,220V Brushless gelijkstroom-Motor |
||
220V 3000Rpm 400w Bldc motoren met RS485 controller stuurbord
JK86BLS71-24+ stuurbord met RS485, hoge en lage spanning veiligheid isolatie; vector non-inductieve FOC motor besturing, 400W 220VAC, vermogen tot 400w
1.Specificatie van de borstelloze gelijkstroommotor:
Productnaam: borstelloze gelijkstroommotor
Aantal Polen: 4 Polen /8 Polen /10 Polen
Nominale spanning: 24v /36v /48v /310v
Nominale snelheid: 3000 rpm /4000 rpm /of aangepast
Nominaal koppel: aangepast
Nominale stroom: aangepast
Nominaal vermogen: 23w~2500W
| Model | De in bijlage I vermelde gegevens zijn van toepassing. |
| Spanning | 220 V |
| Torsen | 0.7N.m. |
| Versnelling | 3000 rpm |
| Stroom | 6.3A |
| Kracht | 400w |
| Lichaamslengte | 84.5 mm |
| Type | bldc-motor met hallsensor |
Let op: Aanpassing accepteren, zoals encoder, verschillende versnellingsbak, rem, of andere parameters klant nodig.
| Productserie | De Polen niet. | Nominale spanning | Nominale snelheid | Nominaal koppel | Nominaal vermogen | Motorlengte |
| 42 mm BLDC-motor | 8 | 24v | 4000 t/min | 0.0625~0.25N.m. | 26 ~ 105w | 41~100 mm |
| 57 mm BLDC-motor | 4 | 36v | 4000 t/min | 0.055~0.44N.m. | 23~184w | 37 ~ 107 mm |
| 60 mm BLDC-motor | 8 | 48v | 3000 t/min | 0.3~1.2 N.m. | 94 ~ 377w | 78 ~ 120 mm |
| 80 mm BLDC-motor | 4 | 48v | 3000 t/min | 0.35 tot en met 1,4 N.m. | 110 ~ 440w | 78~138 mm |
| 86 mm BLDC-motor | 8 | 48v | 3000 t/min | 0.35~2.1 N.m. | 110 ~ 660w | 71~138,5 mm |
| 110 mm BLDC-motor | 8 | 310 V | 3000 t/min | 1.65 ~ 6.6N.m. | 518 ~ 2073w | 83~173 mm |
| 130 mm BLDC-motor | 10 | 310 V | 3000 t/min | 2.39~11.94N.m. | 750 tot 2500w | 115~190 mm |
| Bovendien kunnen alleen voor representatieve producten producten op speciale aanvraag worden vervaardigd op verzoek van de klant. | ||||||
mtor
2.Elektrische specificatie van de elektromotor:
| Model | ||||||
| Specificatie | Eenheid | JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 |
| Aantal fasen | Fase | 3 | ||||
| omber van Polen | Pools | 8 | ||||
| Nominale spanning | VDC | 48 | ||||
| Nominale snelheid | Rpm | 3000 | ||||
| Nominaal koppel | N.m. | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| Nominale stroom | Amperen | 3 | 6.3 | 9 | 11.5 | 18 |
| Nominaal vermogen | W | 110 | 220 | 330 | 440 | 660 |
| Piekkoppel | N.m. | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| Piekstroom | Amperen | 9 | 19 | 27 | 35 | 54 |
| Terug E.M.F. | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| Torkconstante | N.m.A. | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| Inertie van rotor | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Lichaamslengte | mm | 71 | 84.5 | 98 | 115.5 | 138.5 |
| Gewicht | Kilo's | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| Sensor | Honeywell | |||||
| Isolatie klasse | B. | |||||
| Beschermingsgraad | IP30 | |||||
| Bergingstemperatuur | -25 ̊+70°C | |||||
| Werktemperatuur | -15 ̊+50°C | |||||
| Werkvochtigheid | <= 85% RH | |||||
| Werkomgeving | Geen direct zonlicht, niet-corrosief gas, brandbaar gas, olie mist, geen stof. | |||||
| Hoogte | 1000 m of minder | |||||

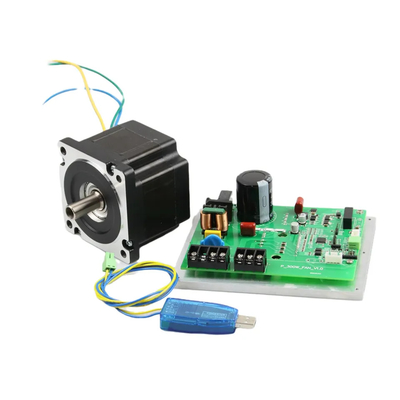

3Foto van JK86BLS71-24 met RS485 Controller stuurbord:
4.Productieapparatuur:
5Productieproces:
6- Op maat.vanelektrische borstelloze motor:
7.Voordelenmet een vermogen van niet meer dan 50 W
Snelheidsstabiliteit
Hall-effect sensoren ingebouwd in de BLDC motor detecteren de verandering in polariteit van een N pool naar een S pool als de rotor draait.de rotor snelheid wordt bepaaldDeze informatie wordt vervolgens naar het aandrijfscircuit gevoerd om de snelheid van de schakelsequentie aan te passen.
Hoge snelheidsoperatie
Geborstelde en borstelloze gelijkstroomsystemen leveren plat koppel over een breed snelheidsbereik, terwijl wisselstroommotoren vaak koppel verliezen naarmate de snelheid toeneemt.
